单片机上拉电阻感化及利用剖析-KIA MOS管
信息来历：本站 日期：2021-07-19

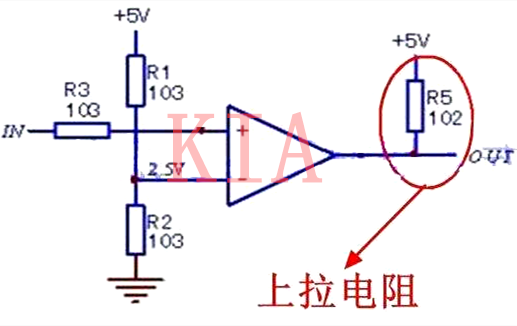

1、上拉便是将不肯定的旌旗灯号经由过程一个电阻嵌位在高电平。“电阻同时起限流感化”下拉同理。
2、上拉是对器件注入电流，下拉是输入电流。
3、弱强只是上拉电阻的阻值差别，不甚么严酷辨别。
4、对非集电极(或漏极)开路输入型电路(如通俗门电路)晋升电流和电压的能力是无限的，上拉电阻的功效首要是为集电极开路输入型电路输入电流通道。
1、普通作单键触发利用时，若是IC自身不内接电阻，为了使单键保持在不被触发的状况或是触发后回到原状况，必须在IC内部另接一电阻。
2、数字电路有三种状况：高电平、低电平、和高阻状况，有些利用场所不但愿呈现高阻状况，可以或许经由过程上拉电阻或下拉电阻的体例使处于不变状况，详细视设想请求而定。
4、上拉电阻是用来处理总线驱动能力缺乏时供给电流的。普通说法是拉电流，下拉电阻是用来接收电流的，也便是咱们凡是所说的灌电流。
5、接电阻便是为了避免输入端悬空。
6、削弱内部电流对芯片产生的搅扰。
7、掩护cmos内的掩护二极管，普通电流不大于10mA。
8、经由过程上拉或下拉来增添或减小驱动电流。
9、转变电平的电位，经常利用在TTL-CMOS婚配。
10、在引脚悬空时有肯定的状况。
11、增添高电平输入时的驱动能力。
12、为OC门供给电流。
1、当TTL电路驱动COMS电路时，若是TTL电路输入的高电平低于COMS电路的最低高电平(普通为3。5V)，这时候就须要在TTL的输入端接上拉电阻，以进步输入高电平的值。
2、OC门电路“必须加上拉电阻，能力利用”。
3、为加大输入引脚的驱动能力，有的单片机管脚上也常利用上拉电阻。
4、在COMS芯片上，为了避免静电构成破坏，不必的管脚不能悬空，普通接上拉电阻产生下降输入阻抗，供给泄荷通路。
5、芯片的管脚加上拉电阻来进步输入电平，从而进步芯片输入旌旗灯号的噪声容限加强抗搅扰能力。
6、进步总线的抗电磁搅扰能力。管脚悬空就比拟轻易接管外界的电磁搅扰。
7、长线传输中电阻不婚配轻易引发反射波搅扰，加凹凸拉电阻是电阻婚配，有用的按捺反射波搅扰。
8、在数字电路中不必的输入脚都要接牢固电平，经由过程1k电阻接高电平或接地。
1、从节俭功耗及芯片的灌电流能力斟酌该当充足大;电阻大，电流小。
2、从确保充足的驱动电流斟酌该当充足小;电阻小，电流大。
3、对高速电路，过大的上拉电阻可以或许边沿变陡峭。综合斟酌
以上三点，凡是在1k到10k之间拔取。对下拉电阻也有近似事理。
对上拉电阻和下拉电阻的挑选应“连系开关管特征和上级电路的输入特征停止设定，首要须要斟酌以下几个身分”：
1、驱动能力与功耗的平衡。以上拉电阻为例，普通地说，上拉电阻越小，驱动能力越强，但功耗越大，设想是应注重二者之间的平衡。
2、上级电路的驱动须要。一样以上拉电阻为例，当输入高电日常平凡，开关管断开，上拉电阻应恰当挑选以可以或许向上级电路供给充足的电流。
3、凹凸电平的设定。差别电路的凹凸电平的门坎电平会有差别，电阻应恰当设定以确保能输入准确的电平。以上拉电阻为例，当输入低电日常平凡，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门坎之下。
4、频次特征。以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和上级电路之间的输入电容会构成“RC提早”，电阻越大，提早越大。上拉电阻的设定应斟酌电路在这方面的须要。
下拉电阻的设定的准绳和上拉电阻是一样的。
OC门输入高电日常平凡是一个高阻态，其上拉电流要由上拉电阻来供给，设输入端每端口不大于100uA，设输入口驱动电流约500uA，规范任务电压是5V，输入口的凹凸电平门限为0.8V(低于此值为低电平);2V(高电平门限值)。
选上拉电阻时：500uA x 8.4K= 4.2即选大于8.4K时输入端能下拉至0.8V以下，此为最小阻值，再小就拉不上去了。若是输入口驱动电流较大，则阻值可减小，保障下拉时能低于0.8V便可。
当输入高电日常平凡，疏忽管子的泄电流，两输入口需200uA，200uA x15K=3V即上拉电阻压降为3V，输入口可达到2V，此阻值为最大阻值，再大就拉不到2V了。选10K可用。【最大压降/最大电流、最小压降/最小电流】
另外，还应注重以下几点：
A、要看输入口驱动的是甚么器件，若是该器件须要高电压的话，而输入口的输入电压又不够，就须要加上拉电阻。
B、若是有上拉电阻那它的端口在默许值为高电平，你要节制它必须用低电平能力节制如三态门电路三极管的集电极，或二极管正极去节制把上拉电阻的电流拉上去成为低电平。
C、特别用在接口电路中，为了获得肯定的电平，普通接纳这类体例，以保障准确的电路状况，以避免产买卖外，比方，在机电节制中，逆变桥凹凸桥臂不能纵贯，若是它们都用统一个单片机来驱动，必须设置初始状况，避免纵贯。驱动尽可能用灌电流。
电阻在选用时，选用颠末计较后与规范值最附近的一个。
P0为甚么要上拉电阻缘由有：
1、 P0口片内无尚拉电阻
2、 P0为I/O口任务状况时，上方FET被关断，从而输入脚浮空，是以P0用于输入线时为开漏输入。
3、 由于片内无尚拉电阻，上方FET又被关断，P0输入1时没法拉升端口电平。
P0是双向口，别的P1，P2，P3是准双向口。准双向口是由于在读内部数据时要先“筹办”一下，为甚么要筹办一下呢?
单片机在读准双向口的端口时，先应给端口锁存器赋1，目标是使FET关断，不至于因片内FET导通使端口胁迫在低电平。
凹凸拉普通选10k。
