三极管是一种电流缩小器件，普通是用来缩小电流或作为电子开关利用，本文首要以电子开关这类用法停止申明。

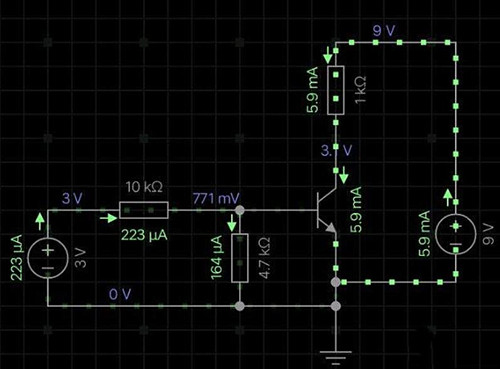

对NPN型三极管，做开关用法的三极管接法普通以下图所示（先疏忽参数）。
在输出端给一个电压3V后，三极管的基极就会有电流，咱们能够经由过程调理电阻R1（这里是10K），R2（这里是4.7K）的巨细来转变基极电流的巨细。
因为三极管基极与发射极间的压降约为0.7V摆布（上图中为0.771V），是以电阻R2上的电流为0.7V/R2，即164uA，电阻R1上的电流为（Ui-0.7）/R1，即223uA，R1上的电流减去R2上的电流便是三极管基极电流，即59uA。
当三极管的电流缩小倍数为100时，三极管集电极的电流为缩小倍数乘基极电流，即59uAx100=5.9mA，是以1K的集电极电阻上的压降为5.9mAx1k=5.9V。
因为集电极电阻与地间的电源电压为9V，以是三极管集电极上的电压为9V-5.9V=3.1V，三极管任务在缩小区。咱们若是将集电极电阻从1K改到10k，看看这时候候会发生甚么环境。
根据后面说的，在三极管任务在缩小区时，集电极电流应当是5.9mA，是以集电极电阻的压降应当是5.9mAx10k=59V，可是电源只要9V，不能够会发生比电源电压更大的压降。
就算是三极管集电极与发射极间的压降为0V，集电极上的电流最大也只要0.9mA，相称于电流缩小了15.3倍。

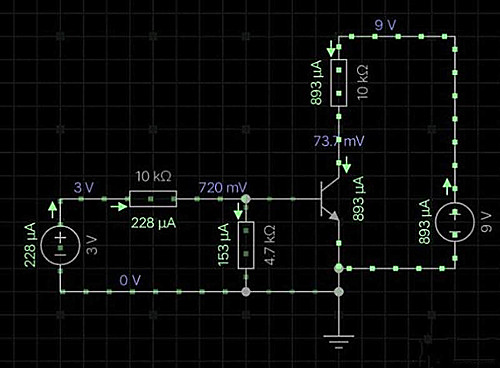

因为这时候候三极管的集电极电压靠近于0V，若是把集电极与发射极想像成一个开关的话就像是该开关闭合了，以下图所示。

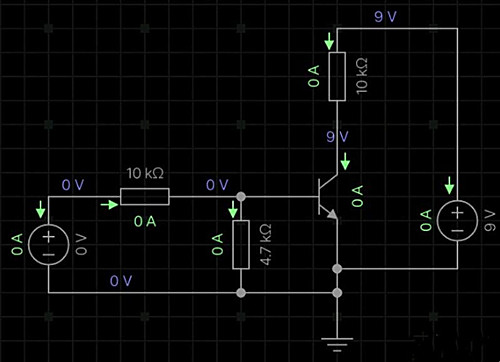

当输出的3V电压变成0V后，因为基极电流变成0，集电极电流也为0，这时候候集电极电压便是9V，相称于开关断开，以下图所示。
别的还能够经由过程减小基极电阻的体例使三极管任务在饱和区。
