MOS管导通电阻

N沟道加强型的MOS是当UGS大于必然值时就会导通,P沟道加强型的MOS是当UGS小于必然值时就会导通。

即便MOS管完整导通后，也是有导通电阻存在的，RDS(ON)是指当UGS=10V时， D、S南北极之间的导通电阻。

导通电阻RDS(ON)的巨细并不是一个牢固值,它跟温度有关，温度越高,RDS(ON)就越大。

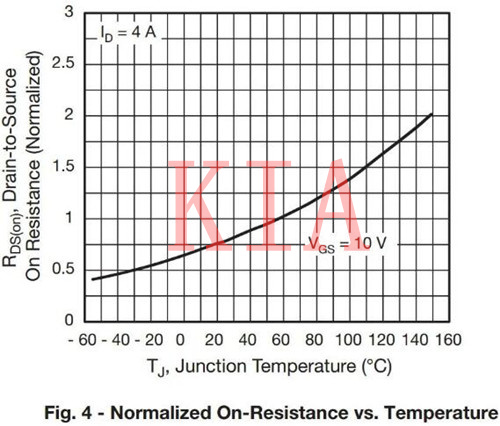

比方下图便是一款MOS管的RDS(ON)与结温的干系图。

能够看到，在差别的结温下，会有差别的RDS(ON),比方在20℃时是0.75Ω。

在利用MOS管设想开关电源或驱动电路的时辰，普通要斟酌一下MOS的导通电阻。

因为电流在D极和S极流过时，就会在这个电阻上耗损能量,这局部耗损的能量叫做导通消耗。

挑选导通电阻小的MOS管能减小必然的导通消耗，此刻小功率的MOS管的导通电阻普通是几毫欧到几十毫欧摆布。

若是想要耐压越高，外部布局就要做得越厚，以是耐压越高的MOS导通电阻RDS(ON)会越大。

导通电阻的巨细除能够经由过程查阅芯片的数据手册来检查，也能够本身停止简略丈量，在导通环境下，测出流过MOS的电流ID和电压UDS,电压UDS除以电流ID便是导通电阻了。

下降高压MOSFET导通电阻的道理与体例

1、差别耐压的MOSFET的导通电阻散布

差别耐压的MOSFET，其导通电阻中各局部电阻比例散布也差别。如耐压30V的MOSFET，其内涵层电阻仅为 总导通电阻的29%，耐压600V的MOSFET的内涵层电阻则是总导通电阻的96.5%。

由此能够揣度耐压800V的MOSFET的导通电阻将几近被外 延层电阻占有。欲取得高阻断电压，就必须接纳高电阻率的内涵层，并增厚。这便是惯例高压MOSFET布局所致使的高导通电阻的底子缘由。

2、下降高压MOSFET导通电阻的思绪

增添管芯面积虽能下降导通电阻，但本钱的进步所支出的价格是贸易品所不许可的。引入多数载流子导电虽能下降导通压降，但支出的价格是开关速率的下降并呈现拖尾电流，开关消耗增添，落空了MOSFET的高速的长处。

以上两种方法不能下降高压MOSFET的导通电阻，所剩的思绪便是若何将阻断高电压的低搀杂、高电阻率地区和导电通道的高搀杂、低电阻率分隔处理。

如除导通时低搀杂的高耐压内涵层对导通电阻只能起增大感化外并无其余用处。如许，是不是能够将导电通道以高搀杂较低电阻率完成，而在MOSFET关断时，设法使 这个通道以某种体例夹断，使全部器件耐压仅取决于低搀杂的N-内涵层。

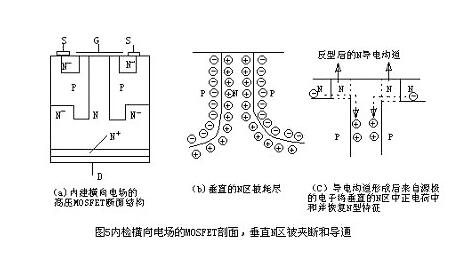

基于这类思惟，1988年INFINEON推出内建横向电场耐压为600V的 COOLMOS，使这一设法得以完成。内建横向电场的高压MOSFET的剖面布局及高阻断电压低导通电阻的表示图如图所示。

与惯例MOSFET布局差别，内建横向电场的MOSFET嵌入垂直P区将垂直导电地区的N区夹在中间，使MOSFET关断时，垂直的P与N之间成立横向电场，并且垂直导电地区的N搀杂浓度高于其内涵区N-的搀杂浓度。

当VGS＜VTH时，因为被电场反型而发生的N型导电沟道不能构成，并且D，S间加正电压，使MOSFET外部PN结反偏构成耗尽层，并将垂直导电的N 区耗尽。

这个耗尽层具备纵向高阻断电压，如图（b）所示，这时候器件的耐压取决于P与N-的耐压。是以N-的低搀杂、高电阻率是必需的。

当CGS＞VTH时，被电场反型而发生的N型导电沟道构成。源极区的电子经由过程导电沟道进入被耗尽的垂直的N区中和正电荷，从而规复被耗尽的N型特征，是以导电沟道构成。因为垂直N区具备较低的电阻率，因此导通电阻较惯例MOSFET将较着下降。

经由过程以上阐发能够看到：阻断电压与导通电阻别离在差别的功效地区。将阻断电压与导通电阻功效分隔，处理了阻断电压与导通电阻的抵触，同时也将阻断时的外表PN结转化为埋葬PN结，在不异的N-搀杂浓度时，阻断电压还可进一步进步。
