USB外接电源与锂电池主动切换电路-KIA MOS管
信息来历：本站 日期：2021-07-09
当咱们的电路既能够由内部USB电源供电，也能够由锂电池供电时，咱们须要停止以下的逻辑设置：
内部电源供电时，断掉锂电池的供电；
断开内部供电时，由锂电池供电。

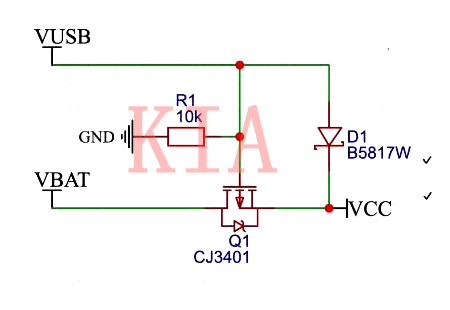

上面是在设想电路时所利用的电路：
当VUSB是USB供电时，MOS管不导通，VCC即是VUSB减去二极管D1的压减；当VUSB断开时，MOS管导通，由VBAT供电，完成主动切换。
这里以VUSB为5V USB供电，VBAT为4.2V锂电池供电为例阐发：

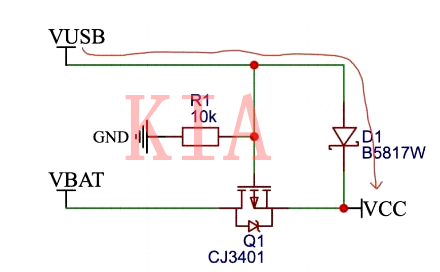

1、当VUSB为5V时，PMOS G端电压为5V，PMOS不导通，电压颠末D1间接到VCC。

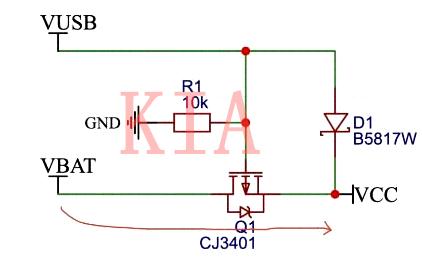

2、VUSB断开以后，PMOS的G端电压由R1下拉到GND，PMOS导通，VCC由VBAT供电。
这个电路为甚么MOS管能导通，这里简略描写一下，这个电路的奇妙的地方恰是利用了MOS管寄生二极管的存在，MOS管未导通之前，S端电压变为VBAT-0.7V，如许S端电压必定比G端电压高，以是PMOS导通，导通以后，寄生二极管短路，不复兴感化。

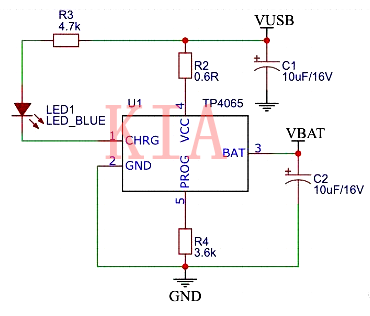

3、现实任务中，咱们必定但愿在USB端通电的环境下能给电池充电，这里简略加一个充电电路就能够了，如许，全部电路既能够堵截锂电池供电，还能够给锂电池充电。此电路利用于量产电路，大师消化以后测试经由过程就能够间接用了。
