共集、共基、共射指的是电路，是三极管电路的毗连状况而不是三极管。所谓“共”，便是输出、输出回路共有的局部。其判定是在交换等效电路下停止的。
共集电极电路----三极管的集电极接地，集电极是输出与输出的大众极；
共基极电路----三极管的基极接地，基极是输出与输出的大众极；
共发射极电路----三极管的发射极接地，发射极是输出与输出的大众极。
别的一个更快的分辩体例是：去掉旌旗灯号输出端，从哪边往外取旌旗灯号，便是共别的一边的极。或，在交换等效电路中哪一个极接地便是共哪一个极。
（共xx电路便是将旌旗灯号（或电位）的参考点设在xx处，它普通也是交、直流的共用参考点。）

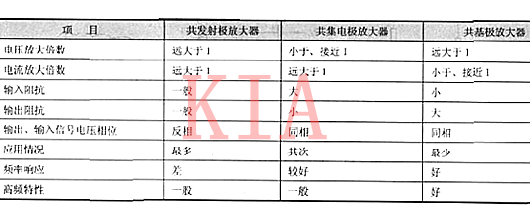

其首要特征表以下：
例图：

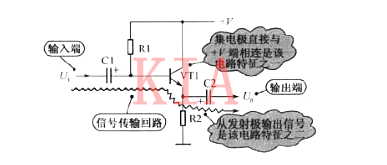

图一 共射电路（common_emitter）
图二 共集电路（common_collector）
图三 共基电路（common_base）
