电路阐发：三极管的微变等效电路

将非线性器件线性化在小旌旗灯号变更量的前提下，用线性电路来描写三极管非线性特征，称为微变等效电路。

1.三极管的输入回路等效成一个静态电阻re

根据输入特征曲线找到Q点而后根据Q点做出对应的IBQ和UBEQ

以UBEQ为根基点加上一个正弦旌旗灯号ui此时就会看到一个正弦的ib发生他们都是一个完善的正弦波形，

怎样才能让ib和ui波形一样变更呢，这个旌旗灯号该当是充足小。咱们怎样才能找到这个充足小的旌旗灯号呢?

以Q点为例，假设咱们以Q点为切点做一条切线，这个切线能够或许和本来的输入特征曲线重合的假设你所取的旌旗灯号是切线和输入特征曲线重合的那段变更量，那末咱们就以为这个曲线变更是比拟小的。

在这一段外面三极管表现出电阻的特征，他表现的是在这段切线和输入曲线反复的这一段中端电压和电流是一种线性干系。

这个电阻特征的物理意思是在这条切线和输入特征曲线对应的电压的变更量比上对应的电流的变更量，最初获得电阻。以下图

公式变量诠释以下

此中rbb‘表现基区体电阻能够重手册中查到

IEQ表现在静态的时辰发射结所流过的电流，这个电流和基电级流过的电流根基上相称。Q点越高IEQ越大，发射结的电阻越小。则全部三极管的输入回路等效电阻rbe也就越小，rbe是一个和Q点慎密相干的物理量。

三极管的输入回路等效为一个电流节制的电流源

由图能够看出

当给一个ib的时辰就会发生一个ic若是ib和ic都是完善曲线的时辰能够获得ib和ic成beta（呗塔）倍的干系

ic完整根据beta（呗塔）倍ib干系线性变更

此时三极管任务在缩小状况，也便是IBQ 都是平行于横轴，IBQ 都是等间隔的则此时ic只受ib的节制和UCE有关

在输入特征曲线能够看出 当UCE变更的时辰，在平行区外面UCE变大iC是不会转变的以是获得以下

上图中ic表现刹时值 Ic表现有用值

由上图能够看出ic是指受ib节制的这里能够获得三极管的微变等效电路

第二个题目 微变等效电路法

在缩小电路的交换通路顶用三极管的微变等效电路代替三极管，就获得缩小电路的微变等效电路。

先看交换通路的根基共设缩小电路。

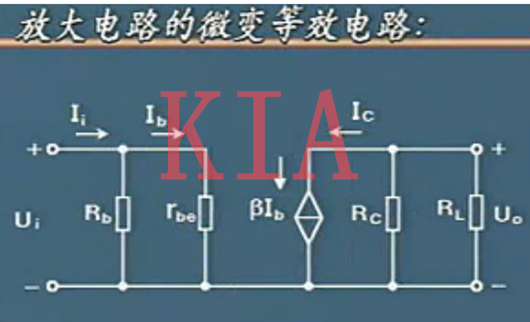

若是用微变等效电路代替的话就得带以下的图

用微变等效电路能够求解静态参数Au Ri Ro

Ri表现缩小电路的输入电阻

Ro是缩小电路的输入电阻

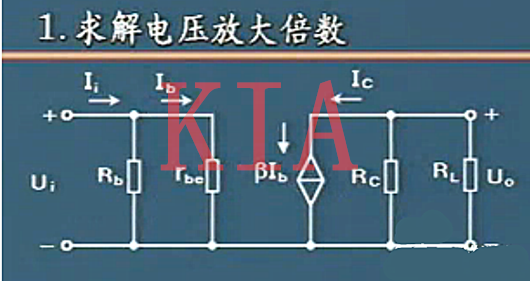

1.求解缩小倍数

缩小倍数的物理意思是

用输入电压÷输入电压即是Au

Ui=Ib*rbe

Uo=-βIb（Rb//Rc）负号表现相反

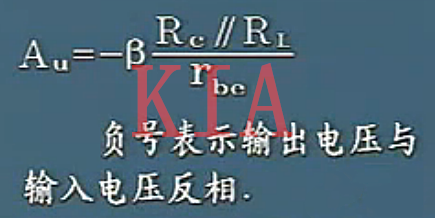

能够获得Au的抒发式

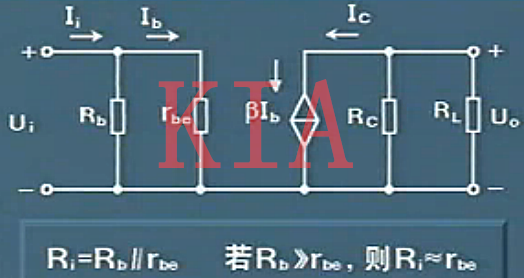

2.求解输入电阻

当插手一个静态的电压Ui获得一个静态的电流Ii能够获得Ri

由上图能够看出输入电阻是决议于rbe那末输入电阻和Q点有慎密的干系

1.缩小电路的电压缩小倍数增大则须要使Q点下降。

2.若是须要使输入电阻增大就要使得Q点下降。

求解输入电阻

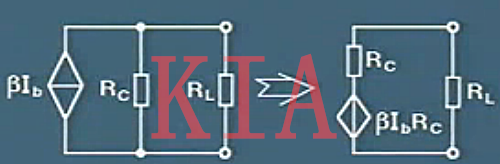

输入电阻求解更具罗庚定理能够对电路图做以下简化

由上图能够看出根基共设缩小电路的内阻Ro即是Rc

Ro = Rc

输入电阻还带啦一个负载电阻Rl，以是负载上加载的电压会被内阻Rc分区一局部，以是当Rc过大的时辰负载才能就会下降，在阐发缩小电路的时辰该当咨询的普通法则：先静态后静态

缩小电路的阐发步骤：

画直流通路

预算静态任务点

画微变等效电路

预算静态参数

失真阐发
