场效应管的微变等效电路阐发-KIA MOS管
信息来历：本站 日期：2021-07-06

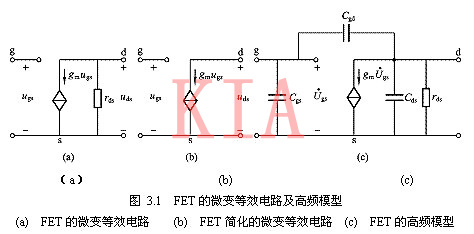

场效应管的微变等效电路如图所示。
获得了晶体管的h参数后，便能够画出晶体管的线性等效电路，图z0214是晶体管的h参数等效电路。
对于h参数等效电路，应注重以下几点：
（1）电压的参考极性为上正下负，电流的参考正方向是流入为正；
（2）电路中呈现了受控源。受控源的巨细和极性均具备隶属性。在阐发电路时，能够象自力源一样停止等效变更，但节制量不能丧失，在触及自力源取零值的处置中，不能对受控源停止开路或短路处置，只能视节制量而定。
（3）微变等效电路只合用于低频小旌旗灯号缩小电路，只能用来计较交换份量，不能计较总的刹时值和静态任务点。
（4）晶体管的输出电阻 rbe（hie）普通可用以下类似公式停止预算：
式中 表现晶体管基区的体电阻，对普通小功率管约为300ω摆布（计较时，若未给出，可取为300ω），ie为经由过程管于发射极的静态电流，单元是ma。在ie≤5ma规模内，式gs0220计较成果与现实丈量值根基分歧。
