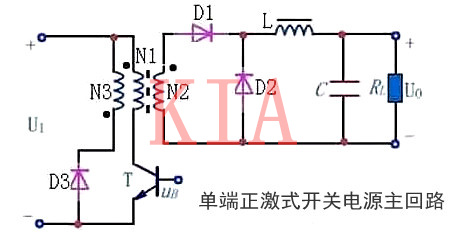

1. 单规矩激式
单端:经由进程一只开关器件单向驱动脉冲变压器.
正激:脉冲变压器的原/付边相位干系，确保在开关管导通，驱动脉冲变压器原边时，变压器付边同时对负载供电。
该电路的最大题目是：开关管T瓜代任务于通/断两种状况，当开关管关断时，脉冲变压器处于“空载”状况，此中贮存的磁能将被堆集到下一个周期，直至电感器饱和，使开关器件销毁。图中的D3与N3组成的磁通复位电路，供给了泄放过剩磁能的渠道。
2. 单端反激式
反激式电路与正激式电路相反，脉冲变压器的原/付边相位干系，确保当开关管导通，驱动脉冲变压器原边时，变压器付边错误负载供电，即原/付边交织通断。
脉冲变压器磁能被堆集的题目轻易处理，可是，因为变压器存在漏感，将在原边组成电压尖峰，能够击穿开关器件，须要设置电压钳位电路予以掩护D3、N3组成的回路。
从电路道理图上看，反激式与正激式很相象，外表上只是变压器同名真个区分，但电路的任务体例差别，D3、N3的感化也差别。

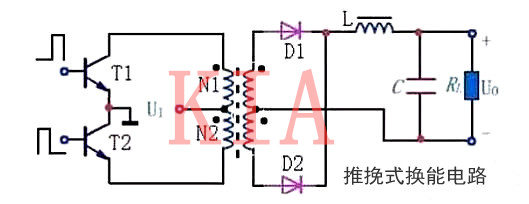

3.推挽（变压器中间抽头）式
这类电路布局的特色是：对称性布局，脉冲变压器原边是两个对称线圈，两只开关管接成对称干系，轮番通断，任务进程近似于线性缩小电路中的乙类推挽功率缩小器。
首要长处：高频变压器磁芯操纵率高（与单端电路比拟）、电源电压操纵率高（与前面要论述的半桥电路比拟）、输入功率大、两管基极均为低电平，驱动电路简略。
首要错误谬误：变压器绕组操纵率低、对开关管的耐压请求比拟高（最少是电源电压的两倍）。

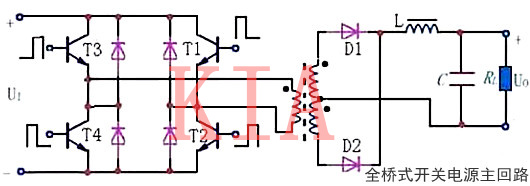

4. 全桥式
这类电路布局的特色是：由四只不异的开关管接成电桥布局驱动脉冲变压器原边。
图中T1、T4为一对，由统一组旌旗灯号驱动，同时导通/关端；T2、T3为另外一对，由另外一组旌旗灯号驱动，同时导通/关端。两对开关管轮番通/断，在变压器原边线圈中组成正/负交变的脉冲电流。
首要长处：与推挽布局比拟，原边绕组削减了一半，开关管耐压下降一半。
首要错误谬误：利用的开关管数目多，且请求参数分歧性好，驱动电路庞杂，完成同步比拟坚苦。这类电路布局凡是利用在1KW以上超大功率开关电源电路中。

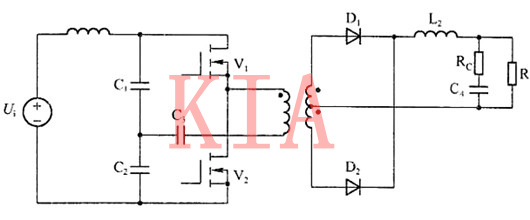

5. 半桥式
电路的布局近似于全桥式，只是把此中的两只开关管（T3、T4）换成了两只等值大电容C1、C2。
首要长处：
具备必然的抗不均衡才能，对电路对称性请求不很严格；
顺应的功率规模较大，从几十瓦到千瓦都能够；
开关管耐压请求较低；
电路本钱比全桥电路高等。
这类电路经常被用于各类非稳压输入的DC变更器，如电子荧光灯驱动电路中。
