半导体导电道理

不含杂质的半导体称为本征半导体。半导体硅和锗的最外层电子有四个，故而称它为四价元素，每一个外层电子称为价电子。

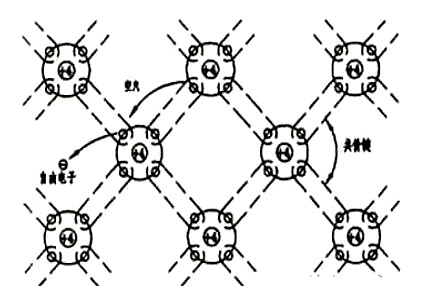

为了处于不变状况，单晶硅和单晶锗中的每一个原子的四个价电子都要和相邻原子的价电子配对，构成所谓的共价键，如图所示。

可是共价键中的电子并不像绝缘体中的电子连系的那样紧，因为能量激起（如光照、温度变更），一些电子就能够挣脱原本的束厄局促而成为自在电子。

与此同时，某处共价键中落空一个电子，响应地就留下一个空位，称为空穴。自在电子和空穴老是成对呈现的。

若是在本征半导体两头加以电压，则会有两种数目相称的运载电荷的粒子（称作载流子）发生电流。一种是由自在电子向正极挪动，构成的电子电流；别的一种是空穴向负极挪动构成的空穴电流。

半导体导电道理：“在半导体中，只要电子能导电”这句话对吗？能够或许大局部人城市以为这句话是错的。“导体和半导体的区分在于前者只要电子到场导电，尔后者既有电子又有空穴到场导电”这句话对吗？能够或许大局部人城市以为这句话是对的。

其根据是：在半导体中同时存在二种载流子：自在电子与空穴，半导体在外电场的感化下，一方面带负电的自在电子定向挪动构成电子电流，别的一方面带正电的空穴也会定向挪动构成空穴电流。

半导体中流过的总电流是这两个电流之和。现实果然如斯吗？ 先来看看甚么是空穴？空穴便是半导体的共价键布局中应当有价电子而现实上不价电子的处所。

空穴普通在以下二种环境下构成：

一是本征激起（因为半导体自身的温度不是相对零度，半导体中的某些价电子能够或许取得充足的能量从而挣脱共价键的束厄局促，从共价键布局中跑出来变成自在电子，在半导体的共价键布局中便发生了一个空位，构成空穴）；

二是P型半导体（本征半导体中掺入三价杂质元素时，因为三价杂质元素只能供给三个电子，贫乏一个电子，在半导体的共价键布局中便发生了一个空位，构成空穴）。

当在半导体资料的两头外加电场时，一方面半导体内的自在电子在外电场的感化下会发生定向挪动，从而构成电子电流。

别的一方面在外电场的感化下半导体中的价电子也会从本来的地位跑出来成为自在电子，在外电场的感化下定向挪动后又进入到别的的一个空位再次成为价电子，构成了一个不是由原半导体中的自在电子所构成的一个电子电流。

这个电流咱们临时称为“价电流”（价电流并非是价电子的挪动构成，而是价电子成为自在电子后，定向挪动必然间隔后又变成价电子的进程中所构成的电流”。

“价电流”现实上也是电子电流, 只不过不是咱们凡是以为的半导体外部已存在的自在电子所构成的罢了。

半导体中流过的总电流现实上是电子电流与“价电子”电流配合挪动所构成的电流，以是咱们的论断是：在半导体外部只能是电子能导电。这便是半导体外部导电的现实。

那末，为什么现行的电子手艺册本中城市呈现空穴带正电，空穴定向挪动构成空穴电流这一说法呢？

现实上是从别的一个角度来阐发题目，把“价电子”在半导体外部的定向挪动看作是空穴在向与“价电子”挪动标的目的的反标的目的挪动。

为了便于懂得，课本中普通都是把半导体中“价电子”的挪动当作是空穴在挪动，价电子的挪动标的目的与空穴的挪动标的目的相反，因为价电子是带负电的，咱们就以为空穴带正电的。

半导体中流过的总电流就成了带负电的自在电子挪动所构成的电子电流与带正电的空穴挪动所构成的空穴电流之和，这便是课本中所描写的半导体外部导机电制。

打个比喻：这就比如在剧场看戏，设剧场共有二十排坐位，假定每排只要一个坐位，从第二排起到第二十排都坐满了人，只要第一排无人坐，戏开演后，第二排上的观众瞥见第一排地位无人坐，就从第二排坐到第一排上去，第二排就呈现了空位，第三排上的观众又坐到第二排去，

顺次类推，本来第一排是空位子，厥后第二排是空位子，再厥后第三排是空位子，最初的空地位呈现在第二十排，空地位从第一排到了第二十排，是观众的挪动形成的，位子自身并不会挪动。

说的再抽象点，电子比如是萝卜，空穴比如是坑，咱们经常说一个萝卜一个坑，萝卜能够拔走，但留下的坑确是没法动的。

因次，现实上空穴自身是不会挪动的，更谈不上带电。咱们的论断是：“在半导体中，只要电子能导电”这句话确确切实是准确的（第二个题目也清晰了）。
