N-P沟道MOS督任务表示图分享-KIA MOS管
信息来历：本站 日期：2021-07-05
1. Vcc电压 由G脚流向S脚 翻开阀门
2. HD电压 由D脚流向S脚 到地构成环路

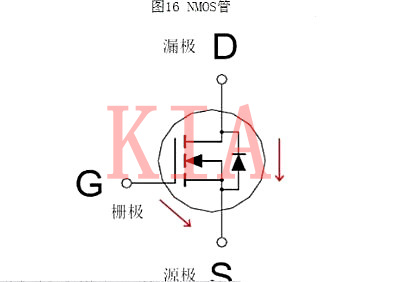

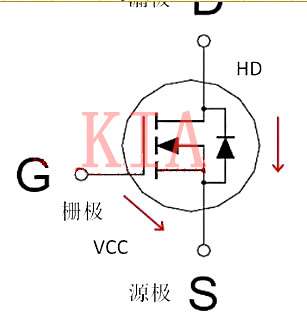

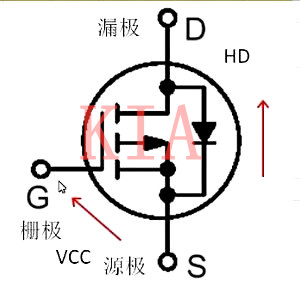

如图，N相同加强型MOS管起首在栅极(G极)和源极(S极)之间接Vcc电压,电流经由过程栅极(G极)流向源极(S极)，这是守旧漏极和源极(DS极)的条件；
当栅极和源极守旧后，再在漏极(D极)和源极(S极)上加HD电压， 大电流能力从漏极(D极)流向源极(S极)到地构成一个回路，这便是NMOS管的任务道理。

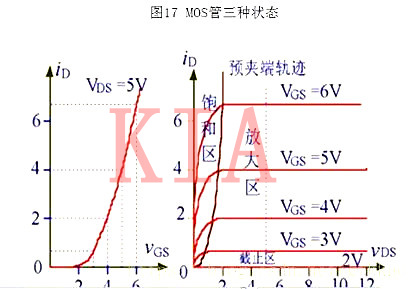

1、Ugs<Ugs(th):停止区
2、Ugs>Ugs(th),而后比拟Uds与Ugs-Ugs(th)的巨细
若是相称:预夹断: (对应三极管的停止区)
若是小于:可变电阻区; (对应三极管的饱和区)
若是大于:恒流区; (对应三极管的缩小区)
