所谓的 H 桥电路便是节制机电正反转的。下图便是一种简略的 H 桥电路，它由 2 个 P型场效应管 Q1、Q2 与 2 个 N 型场效应管 Q3、Q3 构成，以是它叫 P-NMOS 管 H 桥。
桥臂上的 4 个场效应管相称于四个开关，P 型管在栅极其低电日常平凡导通，高电日常平凡封闭；N 型管在栅极其高电日常平凡导通，低电日常平凡封闭。场效应管是电压节制型元件，栅极经由过程的电流几近为“零”。
正由于这个特色，在毗连好下图电路后，节制臂 1 置高电平（U=VCC）、节制臂 2 置低电平（U=0）时，Q1、Q4 封闭，Q2、Q3 导通，机电左端低电平，右端高电平，以是电流沿箭头标的目的活动。设为机电正转。

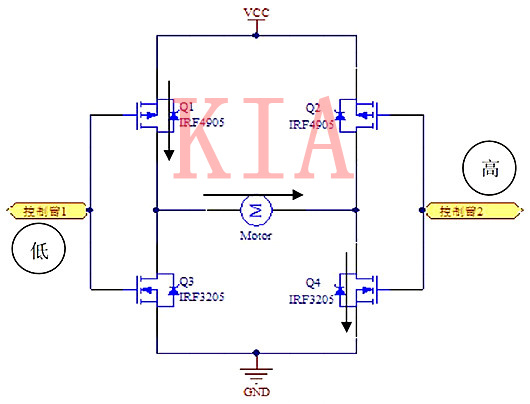

节制臂 1 置低电平、节制臂 2 置高电日常平凡，Q2、Q3 封闭，Q1、Q4 导通，机电左端高电平，右端低电平，以是电流沿箭头标的目的活动。设为机电反转。
当节制臂 1、2 均为低电日常平凡，Q1、Q2 导通，Q3、Q4 封闭，机电两头均为高电平，电机不转；
当节制臂 1、2 均为高电日常平凡，Q1、Q2 封闭，Q3、Q4 导通，机电两头均为低电平，电机也不转。
以是，此电路有一个长处便是不管节制臂状况若何（毫不许可悬空状况），H 桥都不会呈现“共态导通”（短路），很合适咱们利用。
（别的另有 4 个 N 型场效应管的 H 桥，内阻更小，有“共态导通”景象，栅极驱动电路较庞杂，或用公用驱动芯片，如 MC33883，道理根基类似，不再赘述。）

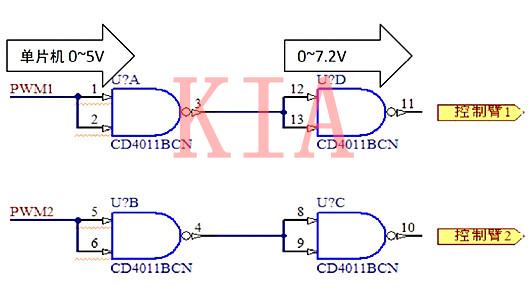

上面是由与非门 CD4011 构成的栅极驱动电路，由于单片机输入电压为 0~5V，而咱们小车利用的 H 桥的节制臂须要 0V 或 7.2V 电压能力使场效应管完整导通， PWM 输入 0V 或 5V时，栅极驱动电路输入电压为 0V 或 7.2V，条件是 CD4011 电源电压为 7.2V。牢记！
故 CD4011 仅做“电压缩小”之用。之以是用两级与非门是为了与 MC33886 兼容。

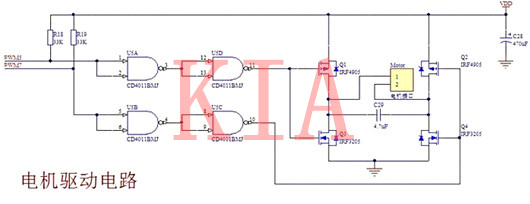

二者连系便是上面的电路：调试时两个 PWM 输入端此中一个接地，另外一个悬空（上拉置 1），机电转为一般。监督 MOS 管温度，如发烧当即堵截电源查抄电路。CD4011 的 14 引脚接 7.2V，７引脚接地。
利用时单片机 PWM 输入旌旗灯号：1 路为 PWM 方波旌旗灯号，另外一路为高电平（置 1）。反转亦然。
