栅极电阻拔取体例及感化、注重事变-KIA MOS管
信息来历：本站 日期：2021-07-01
1、栅极电阻阻值简直定

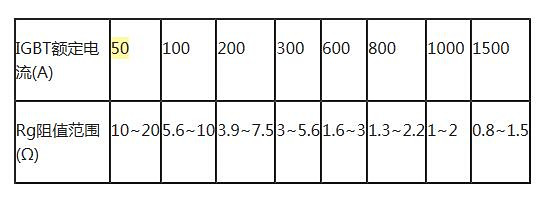

各类差别的斟酌下，栅极电阻的拔取会有很大的差别。初试能够下拔取：
差别品牌的IGBT模块能够有各自的特定请求，可在其参数手册的保举值四周调试。
2、栅极电阻功率简直定
栅极电阻的功率由IGBT栅极驱动的功率决议，普通来讲栅极电阻的总功率应最少是栅极驱动功率的2倍。
IGBT栅极驱动功率 P＝FUQ，此中：F 为任务频次；U 为驱动输入电压的峰峰值；Q 为栅极电荷，可参考IGBT模块参数手册。
比方，罕见IGBT驱动器(如TX-KA101)输入正电压15V，负电压-9V，则U=24V，假定 F=10KHz，Q=2.8uC可计较出 P=0.67w ，栅极电阻应拔取2W电阻，或2个1W电阻并联。
1、消弭栅极振荡
绝缘栅器件(IGBT、MOSFET)的栅射（或栅源）极之间是容性布局，栅极回路的寄生电感又是不可避免的，若是不栅极电阻，那栅极回路在驱动器驱动脉冲的鼓励下要发生很强的振荡，是以必须串连一个电阻加以敏捷衰减。
2、转移驱动器的功率耗损
电容电感都是无功元件，若是不栅极电阻，驱动功率就将绝大局部耗损在驱动器外部的输入管上，使其温度回升良多。
3、调理功率开关器件的通断速率
栅极电阻小，开关器件通断快，开关耗损小；反之则慢，同时开关耗损大。但驱动速率过快将使开关器件的电压和电流变更率大大进步，从而发生较大的搅扰，严峻的将使全部装配没法任务，是以必须统筹统筹。
1、尽可能减小栅极回路的电感阻抗，详细的办法有：
a) 驱动器接近IGBT减短序线长度；
b) 驱动的栅射极引线绞合，并且不要用过粗的线；
c) 线路板上的 2 根驱动线的间隔尽可能接近；
d) 栅极电阻利用无感电阻；
e) 若是是有感电阻，能够用几个并联以减小电感。
2、IGBT 守旧和关断拔取差别的栅极电阻
凡是为到达更好的驱动结果，IGBT守旧和关断能够采用差别的驱动速率，别离拔取 Rgon和Rgoff（也称 Rg+ 和 Rg- ）常常是很须要的。
IGBT驱动器有些是守旧和关断别离输入节制，如落木源TX-KA101、TX-KA102等，只需别离接上Rgon和Rgoff就能够了。
有些驱动器只要一个输入端，如落木源TX-K841L、TX-KA962F，这就要在本来的Rg 上再并联一个电阻和二极管的串连收集，用以调理2个标的目的的驱动速率。
3、在IGBT的栅射极直接上Rge＝10－100K 电阻，避免在未接驱动引线的环境下，偶尔加主电高压，经由过程米勒电容销毁IGBT。
落木源驱动板罕见型号上(如：TX-DA962Dx、TX-DA102Dx)已有Rge了，但斟酌到上述身分，用户最好再在IGBT的栅射极或MOSFET栅源间加装Rge。
