三极管开关的注重事变

上面看几个三极管做开关的经常利用电路画法。都因此蜂鸣器作为被驱动器件举例。

三极管开存眷重事变

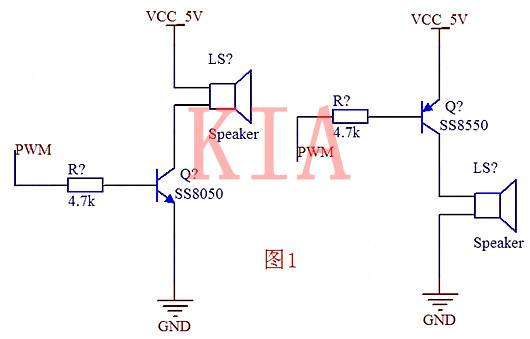

图1的左侧NPN管，蜂鸣器接在三极管的集电极，驱动旌旗灯号是罕见的3.3V或5VTTL，高电平导通，电阻根据经历法能够取4.7K。

如左电路守旧时假定为高电平5V，基极电流Ib=(5V-0.7V)/4.7K=0.9mA，能够使三极管完整饱和，但若是是右侧电路用的是PNP管，蜂鸣器一样接在三极管的集电极，差别的是驱动旌旗灯号是5VTTL电平。

以上这两个都能够一般任务，只需PWM驱动旌旗灯号任务在适合的频次，蜂鸣器(有源)就会收回最大的声响。

三极管开存眷重事变

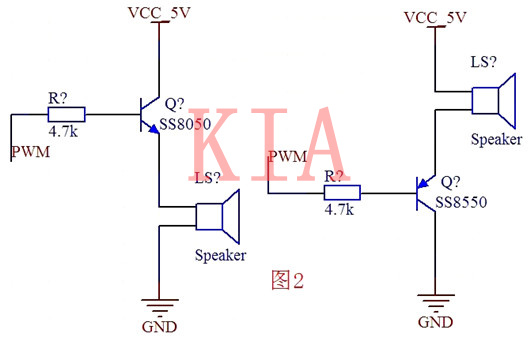

图2的这两个电路比拟图1来讲，最大的区分在于被驱动器件接在三极管的发射极。看左电路，守旧时假定为高电平5V，基极电流Ib=(5V-0.7V-UL)/4.7K，此中UL为负载上的压降。

能够看到，一样取基极电阻为4.7K，流过的基极电流会比图1左侧电路的要小，小几多要看UL是几多。若是UL比拟大，那末响应的Ib就小，很有能够致使三极管没法任务在饱和状态，使得被驱动器件没法举措。

有人会说把基极电阻减小就能够呀，可是被驱动器件的压降是很难获知的，有些被驱动器件的压降是变更的，如许基极电阻就较难挑选适合的值，阻值挑选太大就会驱动失利，挑选太小消耗又增添。

以是，在非不得已的环境下，激烈不倡议选用图2的这两种电路。可是良多人便是不分图1左和图2右。

三极管开存眷重事变

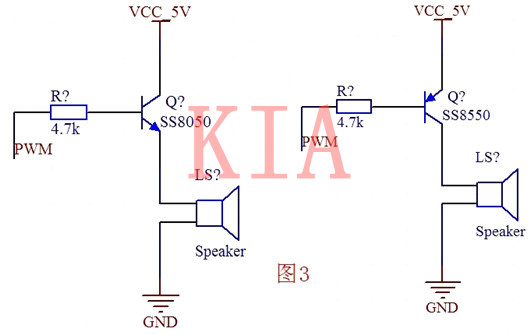

再来看图3这两个电路，若是驱动旌旗灯号为3.3VTTL电平，而被驱动器件守旧电压须要5V。在3.3V的MCU电路中，很轻易就设想出这两种电路，而这两种电路都是毛病的。先阐发左侧电路，这是典范射极输入器。

当PWM旌旗灯号为3.3V时，三极管发射极电压为3.3V-0.7V=2.6V，没法到达希冀的5V。右侧电路也是个很失利的电路，起首这个电路守旧是不题目的，也便是当驱动旌旗灯号为低电日常平凡，被驱动器件能够一般举措。

可是这个电路是没法关断的，当驱动旌旗灯号PWM为3.3V高电平的时辰，Ube=5V-3.3V=1.7V仍然能够使三极管守旧，因而没法关断。

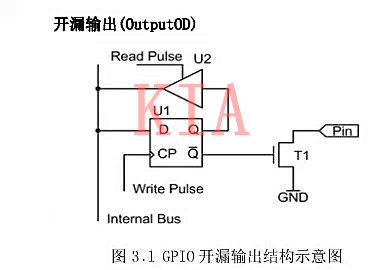

这里有人能够会说用过这个电路，不题目啊，并且MCU的电压也是3.3V。你用的必定是OD(开漏)驱动体例，并且是真实的OD或是5V容忍的OD，比方STM32的良多IO口都能够设置为5V容忍的OD驱动体例(可是有些是不行的)。

当驱动旌旗灯号为OD门驱动体例时，输入高电平，旌旗灯号就变成了高阻态，流过基极的电流为零，三极管能够有用关断，这个时辰右侧电路仍然有用。

三极管开存眷重事变

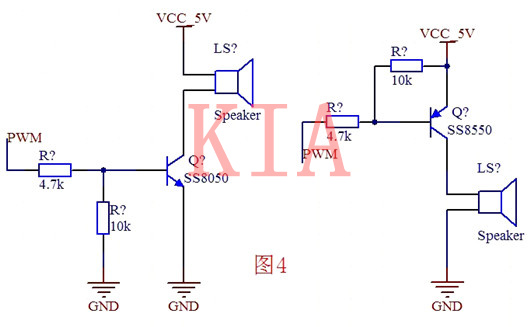

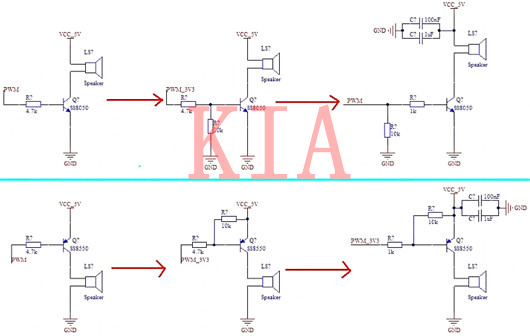

综合以上几种电路的环境阐发，获得图4这两种小我以为是最优的驱动电路，与图1差别的是，图4在基极与发射极之间多加了一个10K的电阻，这个电阻也是有一定感化的，能够让三极管有一个已知的默许状态。

当输入旌旗灯号未插手的时辰，三极管还处于关断状态。在宁静和不变的方面斟酌，多加这个电阻是很有须要的，或说能够让三极管任务在更好的开关状态。

三极管作为开关器件，固然驱动电路很简略，要使电路任务加倍不变靠得住，仍是不能漫不经心。为了不轻易犯错，小我倡议是优先接纳图4的电路，尽能够不接纳图2的电路，防止利用图3的任务状态。

即便如斯仍是须要注重一些题目，若是图4的驱动旌旗灯号都是3VTTL电平，左图的Ib=(3.3V-0.7V)/4.7K=0.55mA，须要斟酌是不是该把4.7k电阻减小一些，此时(Ic大电流hFE会减小)根据B(贝塔)=50来计较，Ic=0.55*50=27.5mA,就要看负载是不是须要这个电流了，再斟酌该怎样调剂基极电阻。

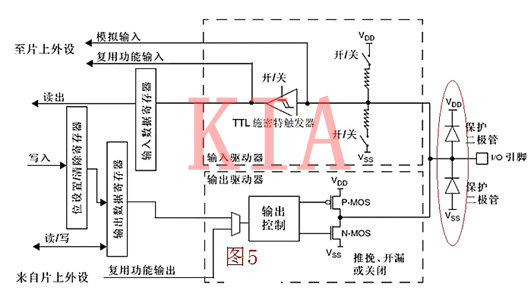

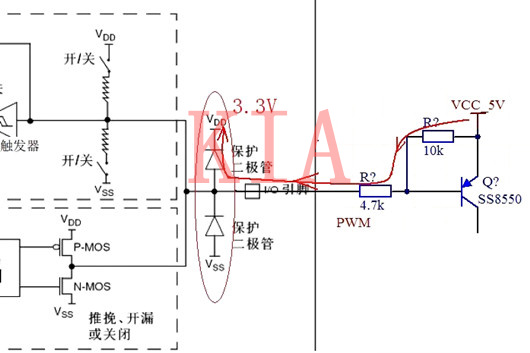

而右图将能够会产生一个很严重的题目，因为MCU体系为3.3V，外部的VCC_5V将经由过程e极和那两个电阻对芯片形成电流“倒灌”，这究竟结果是个隐患，咱们来看看GPIO的外部布局就大白为甚么这有危险了。
