自举电路也叫升压电路，是操纵自举升压二极管，自举升压电容等电子元件，使电容放电电压和电源电压叠加，从而使电压下降；有的电路下降的电压能到达数倍电源电压。
举例：有一个12V的电路，电路中有一个场效应管须要15V的驱动电压，这个电压怎样弄出来？便是用自举。凡是用一个电容和一个二极管，电容存储电荷，二极管避免电流倒灌，频次较高的时辰，自举电路的电压便是电路输入的电压加上电容上的电压，起到升压的感化。
自举电路只是在现实中定的称号，在现实上不这个观点。自举电路首要是在甲乙类单电源互补对称电路中操纵较为遍及。
甲乙类单电源互补对称电路在现实上能够使输入电压Vo到达Vcc的一半，但在现实的测试中，输入电压远达不到Vcc的一半。此中主要的缘由就须要一个高于Vcc的电压。以是接纳自举电路来升压。
开关直流升压电路（即所谓的boost或step-up电路）道理

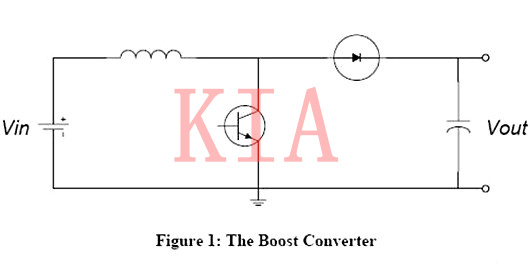

the boost converter，或叫step-up converter，是一种开关直流升压电路，它能够是输入电压比输入电压高。根基电路如图
假设阿谁开关（三极管或mos管）已断开了很长时候，一切的元件都处于抱负状况，电容电压即是输入电压。上面分充电和放电两个局部来申明这个电路。
充电进程

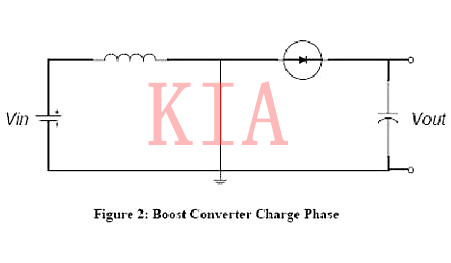

在充电进程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线取代。这时候，输入电压流过电感。二极管避免电容对地放电。
因为输入是直流电，以是电感上的电流以必然的比率线性增添，这个比率跟电感巨细有关。随着电感电流增添，电感里贮存了一些能量。
放电进程
如图，这是当开关断开（三极管遏制）时的等效电路。当开关断开（三极管遏制）时，因为电感的电流 坚持特征，流经电感的电流不会顿时变为0，而是迟缓的由充电终了时的值变为0。
而本来的电路已断开，因而电感只能经由进程新电路放电，即电感起头给电容充电， 电容两头电压下降，此时电压已高于输入电压了。升压终了。
升压进程便是一个电感的能量通报进程。充电时，电感接收能量，放电时电感放出能量。 若是电容量充足大，那末在输入端就能够在放电进程中坚持一个延续的电流。 若是这个通断的进程不时反复，就能够在电容两头获得高于输入电压的电压。

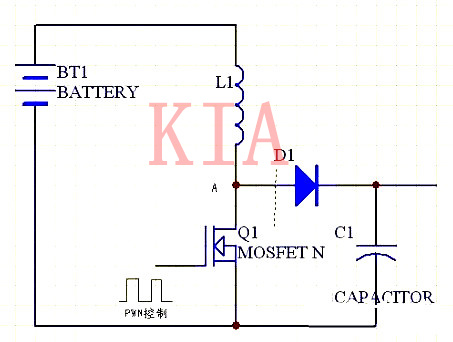

“高频振荡发生高压脉冲”便是用高频高压振荡电路发生高频方波去节制高频开关电路，使得脉冲变压器根据“高频方波”的频次不时的“充放电”。比方下图：A点会发生比电池电压高很多的高频脉冲，经整流后能够获得高于电池电压的直流电压。

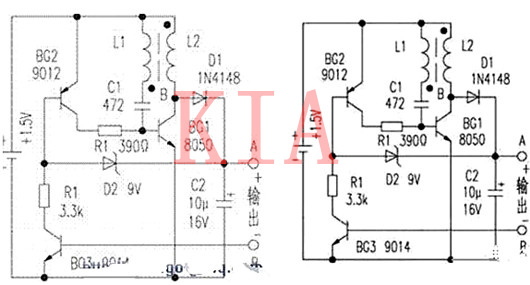

1.5V升9V电源电路图如附图所示。该电路为间歇式振荡升压电路。BG1与L1、L2、C1等组成振荡器。BG1为振荡管，任务在开关状况。L1、C1为振荡反应元件。L2为振荡储能绕组。
为了便利，电路还设想了由BG3组成的主动电子开关。当BG3的基极不负载时，也就不基极电流，BG3、BG2、BG1均遏制，全部电路遏制任务，不耗损电源。是以，本电路不需设立零丁的电源开关。
当A、B两点接上负载时，BG3导通，BG2也随着导通，经由进程负载为BG1供给基极电流，BG1导通，能量从电源流入并贮存在L2中。
此时BG1集电极电压很低，D1遏制，负载由C2残存电压供电。当BG1遏制时，L2中电流不能渐变，它将发生出较高的逆程电动势，经D1整流后输入。
当输入电压高于D2的稳压值时，BG2的b、e结反偏而趋势于遏制，BG1基极电流将会降落，迫使其振荡削弱，输入电压也随之降落从而将输入电压主动地节制在D2的稳压值四周。
元件挑选与建造调试：
BG1选饱和压下降的NPN型硅管，如9013、8050等，请求ICM》300mA，β》200。BG2可用9012、9015等PNP硅管，BG3选用9014等NPN型管，请求穿透电流越小越好。
L1、L2用∮0.1MM的漆包线在∮8MM的高频磁环（从旧电子镇流器或节能灯里拆用）上绕制而成。L1为6匝L2为36匝。
此电路为DT890A数字万用表供电，实测任务电流为：蜂鸣挡和电容20uF、2uF挡为45mA以下，别的挡位均在25mA以下。
当电池电压降到0.9V时，除耗损电流较大的蜂鸣挡，电容20uF、2uF挡出缺电显现外，其他挡位均未见缺电显现。本电路建造简略，机能不变，经济适用。不必调试，只需接线准确，均能一般任务。
数字万用表若是用1.5V电池经由进程升压替换9V叠层电池，凡是都要零丁装置电源开关。给建造和操纵带来方便。本文先容的电路是经由进程检测数字万用表任务电流的有没有来节制启动或遏制的。是以只需将电源线与升压电路的输入端对接，便可操纵数字万用表电源开关。
