1.静态特征
IGBT的静态特征首要包含转移特征和输入特性。
（1）转移特征

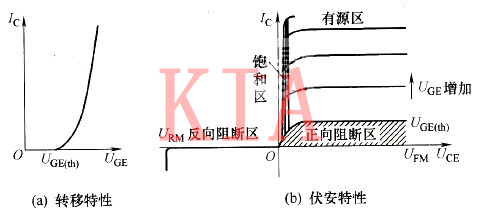

用来描写IGBT集电极电流iC与栅一射电压UGE之间的干系，如图图1(a)所示。 它与功率MOSFET的转移特征近似。开启电压UGE(th)是IGBT能完成电导调制而导通的最低栅一射电压。
（2）输入特征
输入特征也称伏安特征，描写以栅射电压为参变量时，集电极电流iC与集一射极间电压UCE之间的干系。
它与GTR的输入特征近似，差别的是节制变量，IGBT为栅一射电压UGE，而GTR为基极电流IB。IGBT的输入特征分为3个地区:正向阻断区、有源区和饱和区，如图1(b)所示，与GTR的停止区、缩小区和饱和区绝对应。
当UCE<0时，IGBT为反向阻断状况。在电力电子电路中，IGBT在开关状况任务，在正向阻断区和饱和区之间转换。
IGBT的静态特征
IGBT的开关特征如图2所示。
IGBT在导经由进程程中,大局部时候是作为MOSFET来运转的,只是在集射电压Uσ降落进程前期,PNP晶体管由缩小区至饱和区,又增添了一段延缓时候,使集射极电压波形变为两段。
IGBT在关断进程中,集电极电流的波形变为两段,由于MOS-FET关断后,PNP晶体管中的存储电荷难以敏捷消弭,形成集电极电流有较长的尾部时候。
擎住效应
IGBT为4层布局,体内存在一个寄生晶闸管。在NPN晶体管的基极与发射极之间,存在一个体区短路电阻,P型区的横向空穴流过该电阻会产生必然压降,对J3结来讲相称于一个正偏置电压。
在划定的集电极电流规模内,这个正偏置电压不大,NPN晶体管不会导通;当Ic大到必然水平时,该正偏置电压使NPN晶体管导通,进而使NPN和PNP晶体管处于饱和状况。因而寄生晶闸管导通,栅极落空节制感化,这便是所谓的擎住效应。
IGBT产生擎住效应后,形成导通状况锁定,没法关断IGBT。是以,IGBT在利用中,应注重避免太高的dzr/dr和过大的过载电流。
