电压跟从器是共集电极电路，旌旗灯号从基极输出，射极输出，故又称射极输出器。基极电压与集电极电压相位不异，即输出电压与输出电压同相。
这一电路的首要特色是：高输出电阻、低输出电阻、电压增益类似为1，以是叫做电压跟从器。
1、缓冲、断绝
在必然水平上能够或许防止因为输出阻抗较高，而下一级输出阻抗较小时发生的旌旗灯号消耗，起到承先启后的感化。
因为，电压缩小器的输出阻抗普通比拟高，凡是在几千欧到几十千欧，若是后级的输出阻抗比拟小，那末旌旗灯号就会有相称的局部消耗在前级的输出电阻中。
在这个时辰，就须要电压跟从器停止缓冲。起到承先启后的感化。电压跟从器还能够或许进步输出阻抗，能够或许大幅度减小输出电容的巨细，为利用高品德的电容供给保障。
运放，是运算缩小器的简称。运算缩小器是用摹拟电子器件(如晶体管，场效应管，二极管等)组成的摹拟集成电路，它的特色是有很高的缩小倍数和抗搅扰才能，是以能够或许被设想成各类用处的派生电路，如电压比拟器、窗口电路、波形发生电路等等，此中也有电压跟从器。
典范线路如图所示：
在电路中，电压跟从器普通做缓冲级(buffer)及断绝级。因为，电压缩小器的输出阻抗普通比拟高，凡是在几千欧到几十千欧，若是后级的输出阻抗比拟小，那末旌旗灯号就会有相称的局部消耗在前级的输出电阻中。
在这个时辰，就须要电压跟从器停止缓冲。起到承先启后的感化。电压跟从器还能够或许进步输出阻抗，能够或许大幅度减小输出电容的巨细，为利用高品德的电容供给保障。
电压跟从器的别的一个感化便是断绝，在HI-FI电路中，对于负反应的争议已好久了，实在，若是真的不负反应的感化，绝大大都的缩小电路是不能很好地任务的。
可是引入了大环路负反应电路，扬声器的反电动势就会经由过程反应电路与输出旌旗灯号叠加，形成音质恍惚、清楚度降落。
以是，有一局部功放的末级接纳了无大环路负反应的电路，试图经由过程断开负反应回路来消弭大环路负反应的带来的弊病。可是，因为缩小器的末级的任务电流变更很大，其失真度很难保障。
2、阻抗婚配、进步带载才能
共集电路的输出高阻抗，输出低阻抗的特征，使得它在电路中能够或许起到阻抗婚配(阻抗从字面上看就与电阻不一样，此中只要一个阻字是不异的，而另外一个抗字呢?
简略地说，阻抗便是电阻加电抗，以是才叫阻抗;阻抗便是电阻、电容抗及电感抗在向量上的和。
在直流电的天下中，物体对电流障碍的感化叫做电阻，天下上一切的物资都有电阻，只是电阻值的巨细差别罢了。
电阻小的物资称作良导体，电阻很大的物资称作非导体，而比来在高科技范畴中称的超导体，则是一种电阻值几近于零的工具。
可是在交换电的范畴中则除电阻会障碍电流之外，电容及电感也会障碍电流的活动，这类感化就称之为电抗，意即抵当电流的感化。
电容及电感的电抗别离称作电容抗及电感抗，简称容抗及感抗。它们的计量单元与电阻一样是欧姆，而其值的巨细则和交换电的频次有干系，频次愈高则容抗愈小感抗愈大，频次愈低则容抗愈大而感抗愈小。
另外电容抗和电感抗另有相位角度的题目，具备向量上的干系式，是以才会说：阻抗是电阻与电抗在向量上的和)的感化，能够或许使得后一级的缩小电路更好的任务。
举一个利用的典范例子：电吉他的旌旗灯号输出属于高阻，接入灌音装备或音箱时，在音色处置电路之前插手这个电压跟从器，会使得阻抗婚配，音色加倍完善。

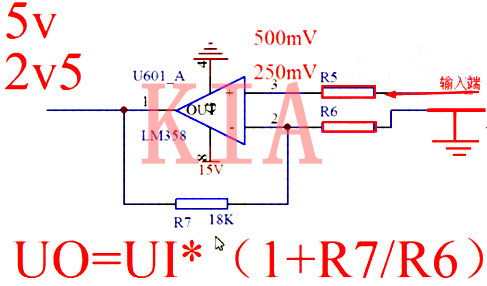

下图是一个比拟典范的运放电路，咱们阐发一下这个电路。
因为虚短，运放器输出的正负端之间的电压相称(2,3之间相称于短路)，因为虚断，运放器输出的正负端不电流进入(相称于断路)。
以是2真个电流相称于输出电压Ui，而经由过程R6的电流即是经由过程R7的电流，以是能够或许获得以下公式：
I(经由过程R6和R7)=(Uo-Ui)/R7 = Ui/R6
解方程得Uo=Ui*(1+R7/R6),也便是Uo对Ui有一个(1+R7/R6)的比例运算。
至于R5的值得拔取，普通取R6和R7并联获得的值。(缘由触及到运算缩小器的外部布局)
跟从器的完成
由下面的公式Uo=Ui*(1+R7/R6)，咱们能够或许思虑一下，当R7为0，R6为无限大的时辰，会发生甚么工作呢?

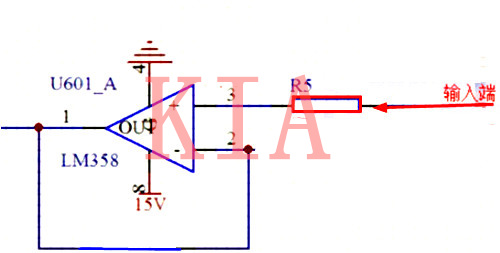

结果以下图：R7为零，相称于短路，R6为无限大相称于短路。
由公式Uo=Ui*(1+R7/R6)=Ui*(1+0)=Ui。
由此可知，输出与输出电压相称，完成了跟从器的电路。
电压跟从器的计较阐发
电压跟从器是增益即是一的电路，其输出电压跟从输出电压
在同相直流缩小器中，当R1=∞时，可得如图(a)所示的电压跟从器;当R1=∞，且Rf=R2=0时，可得图(b)所示的电压跟从器。按照同相直流缩小器Auf的计较式可得： Auf≈1
