超快规复二极管整流桥开关模块布局及特色

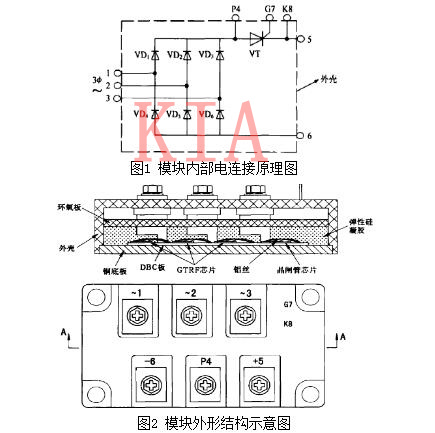

FRED整流桥开关模块是由六个超快规复二极管芯片和一个大功率高压晶闸管芯片按必然电路连成后配合封装在一个PPS(加有40%玻璃纤维)外壳内制成, 模块外部的电毗连体例如图1所示。

图中VD1~VD6为六个芯片, 彼此联成三相整流桥、晶闸管串接在电桥的正输出端上。图2示出了模块形状布局表现图, 现将图中的首要布局件的功效分述以下:

 1)铜基导热底板:其功效为陶瓷覆铜板(DBC基板)供给联络撑持和导热通道, 并作为全部模块的布局根本。是以, 它必须具备高导热性和易焊性。

因为它要与DBC基板停止低温焊接, 又因它们之间热线性收缩系数(铜为16.7×10^-6/℃, DCB约不5.6×10^-6/℃)相差较大, 为此, 除需接纳掺磷、镁的铜银合金外, 并在焊接前对铜底板要停止必然弧度的预弯,

这类存在必然弧度的焊制品, 能在模块装配到散热器上时, 使它们之间有充实的打仗, 从而降落模块的打仗热阻, 保障模块的着力。

2)DCB基板:它是在低温下将氧化铝(A12O3)或氮化铝(A1N)基片与铜箔间接双面键合而成, 它具备良好的导热性、绝缘性和易焊性, 并有与硅资料较靠近的热线性收缩系数(硅为4.2×10^-6/℃ , DCB为5.6×10^-6/℃), 是以能够与硅芯片间接焊接, 从而简化模块焊接工艺和降落热阻。

同时, DBC基板可按功率电路单位请求刻蚀出百般百般的图形, 以用作主电路端子和节制端子的焊接支架, 并将铜底板和电力半导体芯片彼此电气绝缘, 使模块具备有用值为2.5kV以上的绝缘耐压。

 3)电力半导体芯片超快规复二极管(FRED)和晶闸管(SCR)芯片的PN结是玻璃钝化掩护, 并在模块建造进程中再涂有RTV硅橡胶, 并灌封有弹性硅凝胶和环氧树脂, 这类多层掩护使电力半导体器件芯片的机能不变靠得住。

半导体芯片间接焊在DBC基板上, 而芯片正面都焊有经外表处置的钥片或间接用铝丝键协作为主电极的引出线, 而局部连线是经由过程DCB板的刻蚀图形来完成的。

按照三相整流桥电路共阳和共阴的毗连特色, FRED芯片接纳三片是正烧即芯片正面是阴极、背面是阳极和三片是反烧即芯片正面是阳极、背面是阴极, 并操纵DCB基板的刻蚀图形, 使焊接简化。

同时, 一切主电极的引出端子都焊在DCB基板上, 如许使连线削减, 模块靠得住性进步。

 4)外壳壳体接纳抗压、抗拉和绝缘强度高和热变温度高的, 并加40%有玻璃纤维的聚苯硫醚(PPS)注塑型资料构成,

它能很好地处理与铜底板、主电极之间的热胀冷缩的婚配题目, 经由过程环氧树脂的浇注固化工艺或环氧板的距离, 完成高低壳体的布局毗连, 以到达较高的防护强度和蔼闭密封, 并为主电极引出供给撑持。

超快规复二极管整流桥开关模块操纵

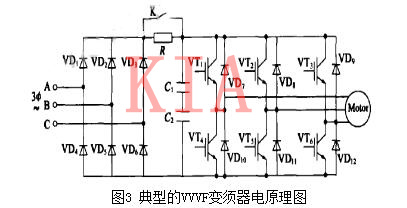

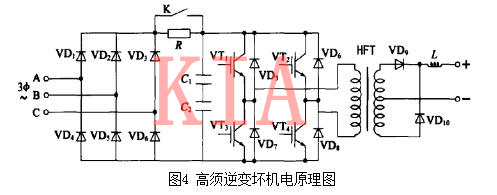

 大功率高频开关器件(IGBT、功率MOSFET、IGCT等)已普遍用于VVVF、UPS、SMPS、逆变焊机、伺服机电传动减少器等具备直流环的逆变装配内。图3和4分别示出了VVVF变频器和高频逆变焊机的电道理图。

今朝, 图中的VD1~VD6均接纳通俗整流二极管, R为充电限流电阻, K为打仗器, 其感化是对充电限流电阻停止短接。

因为高的开关频次, 和VD1~VD6的反向规复峰值电流高和反向规复时候较长, 是以发生谐波, 并使电流、电压的波形严峻畸变, 噪声很高, 用超快规复二极管(FRED)替换通俗整流二极管作为逆变器的输出整流器,

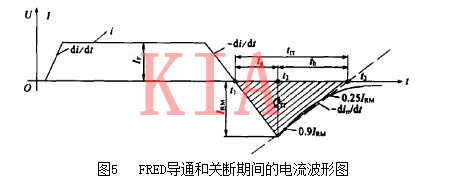

可以使变频器的噪声降落到15dB, 这首要是因为FRED的关断特征(低的反向规复峰值电流和短的反向规复时候)所决议。图5给出了FRED导通和关断时代的电流波形图。

FRED的其首要反向关断特征参数为:反向规复时trr=ta+tb(ta-多数载流子在存储时候, ta-多数载流子复合时候)；反向规复峰值电流IRM；反向规复电荷Qrr=1/2trr×IRM和表现器件反向规复曲线软度的软度因子S=tb/ta。

而FRED的正向导通首要参数有：正向均匀电流IF(AV)；正向峰值电压UFM；正向均方根电流IF(RMS)和正向(不反复)浪涌电流IFSM。

FRED的反向阴断特征参数为：反向反复峰值电压URRM和反向反复峰值电流IRRM。

必须指出反向规复时候trr跟着结温Tj的降落, 所加反向电压URRM的增高和流过的正向电流IF(AV)的增大而增加, 而首要用来计较FRED的功耗和RC掩护电路的反向规复峰值电流IRM和反向规复电荷Qrr亦随结温Tj的降落而增大。

是以, 在选用由FRED构成的“三相FRED整流桥开关模块”时, 必须充实斟酌这些参数的测试前提, 以便作须要的调剂。

这里值得提出的是今朝的价钱比通俗整流二极管高, 但因为利用FRED使变频器的乐音大幅度降落(降落达15dB), 这将间接影响到变频器内EMI滤波电路的电容器和电感器的设想, 使它们的尺寸大大减少和价钱大幅度降落, 并使变频器更能合适EMI规范的请求。

别的, 在变频器中, 对充电限流电阻下停止短接的开关, 今朝通俗都接纳机器打仗器, 但因为情况的影响, 出格是在湿度大或带粉尘的情况下, 常常会使触头破坏, 别的打仗器接通和断开时发生电弧, 导致打仗器寿命延长而破坏, 从而严峻影响变频器的不变靠得住任务。

为了处理上述存在的题目, 接纳FRED替换通俗整流二极管，接纳晶闸管替换机器打仗器, 制成如图所示的“三相整流桥开关模块” , 这类模块用于变频器后, 能使变频器机能大大进步、体积减少、分量加重、任务不变靠得住。
