蜂鸣器剖析

蜂鸣器是一种一体化布局的电子讯响器，接纳直流电压供电，遍及利用于计较机、打印机、复印机、报警器、电子玩具、汽车电子装备、德律风机、按时器等电子产物中作发声器件。蜂鸣器首要分为压电式蜂鸣器和电磁式蜂鸣器两种范例。

蜂鸣器的用处/感化

蜂鸣器是一种能将音频旌旗灯号转化为声响旌旗灯号的发音器件，在家用电器上，在银行、公安的报警体系中，在电子玩具、游戏机中都获得遍及利用。

蜂鸣器首要用于提醒或报警，按照设想和用处的差别，能收回音乐声、汽笛声、蜂鸣声、警报声、电铃声等各类差别的声响。

洗衣机中利用的蜂鸣器多收回蜂鸣声，提醒用户操纵历程。在燃用具中利用的蜂呜器多是收回警报声，向用户收回燃用具在干烧的正告。

作为门铃利用的蜂鸣器多收回“叮咚”声或音乐声，提醒有主人来访。在公安、银行、家庭鉴戒区装置的蜂鸣器多发报警声，如有人进入鉴戒区，在传感节制感化下，蜂鸣器就会收回报警声。在工场、黉舍利用的蜂鸣器，多收回电铃声。

蜂鸣器驱动电路图解

典范的蜂鸣器驱动电路，蜂鸣器驱动电路普通包罗：一个三极管、一个蜂鸣器、一个续流二极管、一个滤波电容。

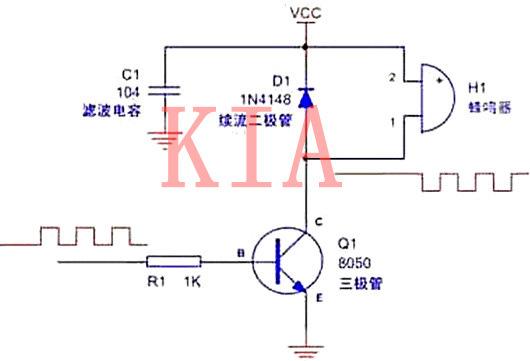

蜂鸣器驱动电路图一

1、蜂鸣器：发声元件，在其两头施加直流电压（有源蜂鸣器）或方波（无源蜂鸣器）便能够发声，其首要参数是形状尺寸、发声标的目的、任务电压、任务频次、任务电流、驱动体例（直流方波）等。这些都须要按照须要遏制挑选。

2、续流二极管：蜂鸣器实质上是一个理性元件，其电流不能瞬变，是以必须有一个续流二极管供给续流。不然，在蜂鸣器两头会发生几十伏的尖峰电压，能够破坏三极管，并搅扰全部电路体系的其余局部。

3、滤波电容： 感化是滤波，滤除蜂鸣器电流对其余局部的影响，也能够改良电源的交换阻抗，若是能够，最好是再并联一个220uF的电解电容。

4、三极管：起开关感化，其基极的高电平使三极管饱和导通，使蜂鸣器发声;而基极低电平则使三极管封闭，蜂鸣器遏制发声。

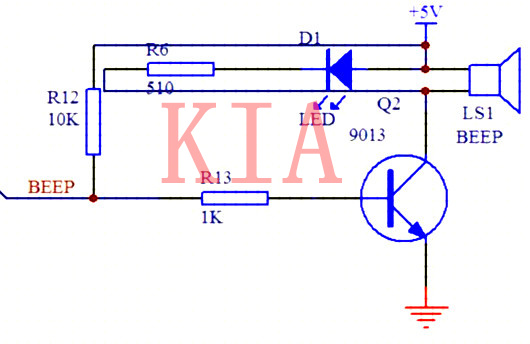

蜂鸣器驱动电路图二

电阻R12是单片机一个引脚的，上拉电阻，因为单片机输出电流小，固增加，上拉电阻增大引脚的电流驱动才能。

R13接在三极管的基极和IO口之间，起到的感化是掩护I0口电压过大被销毁。R6电阻的感化是掩护led发光二极管。

三极管9013起到开关感化，其基极的高电平使三极管饱和导通，是蜂鸣器收回报警声响。而基极低电平则使三极管封闭，蜂鸣器遏制发生。

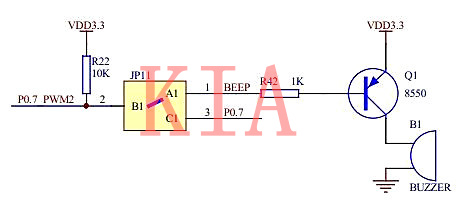

蜂鸣器驱动电路图三

8550驱动蜂鸣器电路阐发

如上图所示，因GPIO口输出电流无限，而蜂鸣器在蜂鸣时须要较大的电流，GPIO输出口没法知足请求。而8550最大可供给1A的输出电流，足以驱动蜂鸣器。以是，咱们用GPIO口来节制8550的导通与停止，从而来节制蜂鸣器。

当向P0.7写入逻辑1时，P0.7输出高电平（+3.3V），8550的基极电流为0，此时Q1处于停止状况，电源不能加到蜂鸣器的正极上，蜂鸣器不能蜂鸣；

当向P0.7写入逻辑0时，P0.7输出低电平（0V），8550的发射极和基极之间发生电流，此时Q1导通，蜂鸣器起头蜂鸣。

注重：三极管饱和导通的前提：在电路中ce两头电压靠近0V且小于eb电压。
