电容（Capacitance）亦称作“电容量”，是指在给定电位差下的电荷蕴藏量，记为C，国际单元是法拉（F）。
普通来讲，电荷在电场中会受力而挪动，当导体之间有了介质，则障碍了电荷挪动而使得电荷积累在导体上，形成电荷的积累贮存，贮存的电荷量则称为电容。
电容表现标记
如上图所示，后面表现电容的标记（无极性电容），此中利用最多的应当便是瓷片电容，也便是MLCC。
后面是简略地表现，也表现抱负的电容器。后者则是电容现实的模子，包罗等效串连电阻ESR和等效串连电感ESL，发生的缘由是出产工艺和封装体积巨细致使的题目，比方引脚引线发生的寄生电感，因为一切物资都不是超导体以是有阻抗。
抱负电容器：
抱负电容器便是介质消耗为零，不泄电，散布电感为零，频次特征分歧，能够输入趋于无限大的电流，以是趋于零的时候就能够布满电。
现实电容器
现实电容器外部包罗等效串连电感和等效串连电阻。而这两个形成电容在利用时的发烧和在高频下不能疾速的充放电，以是在利用电容时需要注重电容的频次与阻抗曲线。

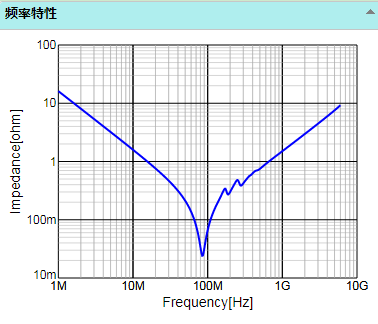

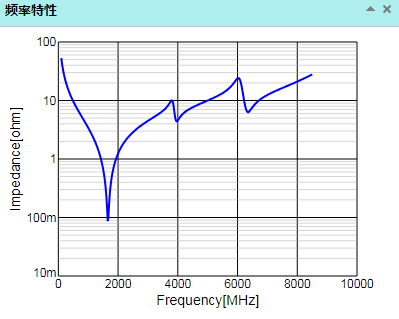

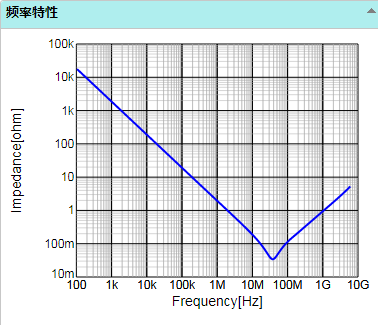

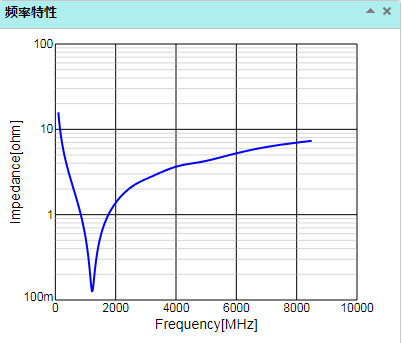

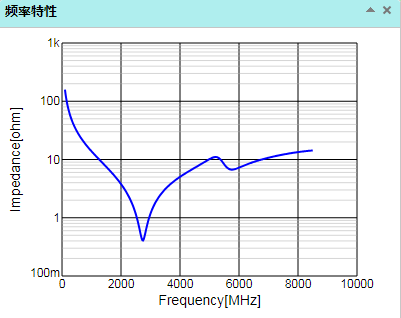

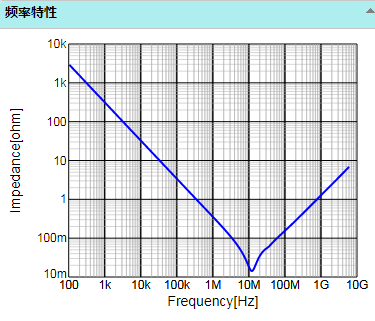

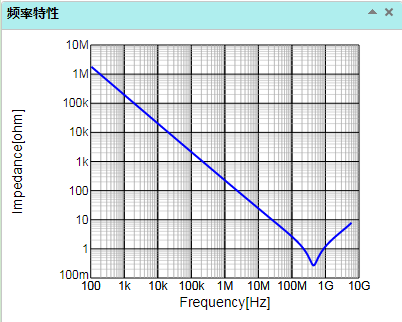

罕见容值的频次曲线
曲线最低点表现自谐振频次点，此时阻抗最小；自谐振点之前为容性，跨越自谐振点，电容逐步成为理性。
10pf
30pf
100pf
1nf
10nf
100nf
1uf
