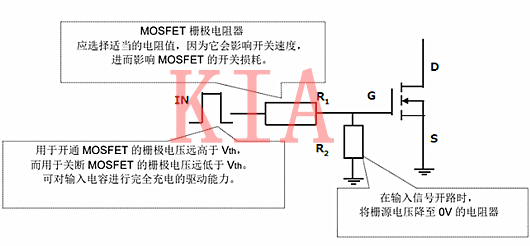

以下所示为MOS管最为根基的驱动电路设想，R1为限流电阻，来限定栅极在刚起头时的充电电流巨细，电阻的插手会使得MOS开启速率减慢，可是能够减小EMC危险。
R2电阻是放电电阻，一是当体系未加电节制时，该电阻能够泄放堆集在栅极的电荷，避免静电击穿；二是当G极驱动为低电日常平凡，泄放G极电荷，使得G极快速的变为0电位。
这类驱动体例在现实中很罕见，多见于间接利用节制器来驱动的体例，也是最为适用的驱动体例。
驱动逻辑便是高电平驱动开启MOS管；低电平驱动封闭MOS管。

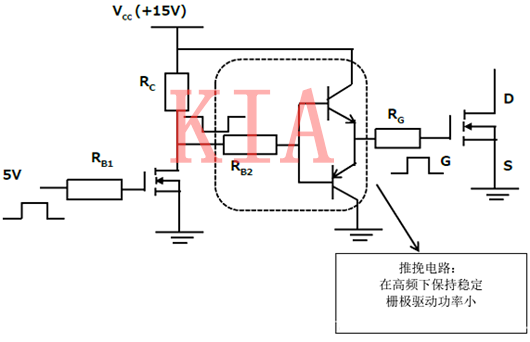

推挽电路驱动，推挽电路驱动首要是在须要内部电源时咱们利用的，须要利用两个三极管，请注重必须要NPN和PNP能力够。
高电日常平凡，上管NPN开启，下管PNP封闭；此时MOS管状况为驱动开启；
低电日常平凡，上管NPN封闭，下管PNP开启，此时MOS管状况为驱动封闭。
可是现实须要斟酌晶体管完整开启时的Vce电压。

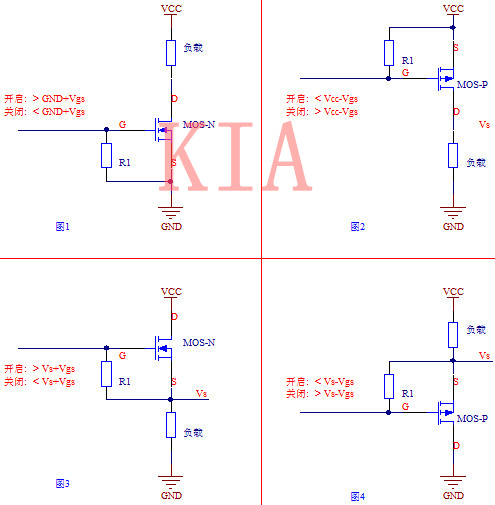

上图是四种MOS管的利用电路，按利用环境的差别，普通有四种接法。
如图1，这是N管的最常用的一种电路，N管S端接地，D端接负载。则当G端旌旗灯号电压大于GND+Vgs的时辰，mos开启，当旌旗灯号电压小于GND+Vgs时封闭。R1电阻使无外加旌旗灯号时mos处于封闭状况。
如图2，这是P管凡是利用的接法。P管S端接Vcc，D端接负载。则当G端旌旗灯号电压小于VCC-Vgs的时辰，mos开启，当旌旗灯号电压大于VCC-Vgs时封闭。
以上两图中N管和P管的接法是凡是电路中最常用的接法，也是mos管的遍及利用体例，如无特别环境，MOS管在电路中便是按这两种接法利用。上面图3和图4的利用接法例在一些特别场所中会利用的，并且驱动体例也较为特别。
如图3，此种N管的接法凡是在开关电源中会呈现。
其特别的地方在于当MOS闭合的环境下，Vs=GND,以是旌旗灯号电压只需大于Vs+Vgs，MOS就可以翻开，可是当MOS翻开今后，则 Vs=Vcc，那末旌旗灯号电压就必须大于Vcc+Vgs能力让MOS坚持持续翻开。
以是普通电路中很少利用，在开关电源电路中，则利用一个自举电路来举高旌旗灯号真个电压。
如图4，此电路很少用到，由于当mos导通今后，Vs=GND,则旌旗灯号电压要小于GND-Vgs能力使得mos坚持导通，以是旌旗灯号电压要给一个负电压，电路更加费事，以是更少利用。
注：Vgs是mos管的最低开启电压，每一个MOS管的规格书上有表明。
