变容二极管(Varactor Diodes)又称"可变电抗二极管"，是操纵PN结反偏时结电容巨细随外加电压而变更的特点制成的。
反偏电压增大时结电容减小、反之结电容增大，变容二极管的电容量普通较小，其最大值为几十pF到几百pF，最大电容与最小电容之比约为5:1。
它首要在高频电路顶用作主动调谐、调频、调相称、比方在电视领受机的调谐回路中作可变电容。
1、变容二极管的感化是操纵PN结之间电容可变的道理制成的半导体器件，在高频调谐、通讯等电路中作可变电容器操纵。
图2 变容二极管与反向偏压

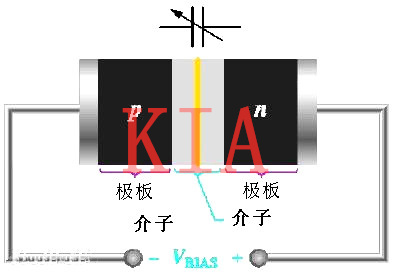

变容二极管属于反偏压二极管，转变其PN结上的反向偏压，便可转变PN结电容量。反向偏压越高，结电容则越少，反向偏压与结电容之间的干系长短线性的，如图2所示。
2、变容二极管的电容值与反向偏压值的干系图解：
(a) 反向偏压增添，组成电容削减；
(b) 反向偏压削减，组成电容增添。

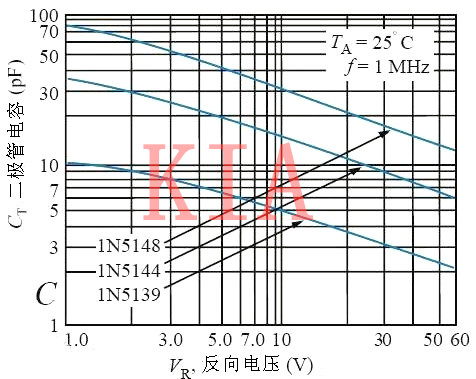

电容偏差规模是一个划定的变容二极管的电容量规模。数据表将显现最小值、标称值及最大值，这些常常绘在图上。
变容二极管(Varactor Diodes)为出格二极管的一种。当外加顺向偏压时，有大量电流产生，PN（正负极）结的耗尽区变窄，电容变大，产生分散电容效应；当外加反向偏压时，则会产生过渡电容效应。但因加顺向偏压时会有泄电流的产生，以是在操纵上均供应反向偏压。
变容二极管也称为压控变容器，是按照所供给的电压变更而转变结电容的半导体。也便是说，作为可变电容器，能够被操纵于FM调谐器及TV调谐器等谐振电路和FM调制电路中。
实在咱们能够把它看成一个PN结，咱们想，若是在PN结上加一个反向电压V（变容二极管是反向来用的），则N型半导体内的电子被引向正极，P型半导体内的空穴被引向负极，而后组成既不电子也不空穴的耗尽层，该耗尽层的宽度咱们设为d，跟着反向电压V的变更而变更。
如斯一来，反向电压V增大，则耗尽层d变宽，二极管的电容量C就削减（按照C=kS/d），而反向电压减小，则耗尽层宽d变窄，二极管的电容质变大。反向电压V的转变引发耗尽层的变更，从而转变了压控变容器的结容量C。到达了目标。
变容二极管是操纵PN结之间电容可变的道理制成的半导体器件，在高频调谐、通讯等电路中作可变电容器操纵。
变容二极管有玻璃外壳封装（玻封）、塑料封装（塑封）、金属外壳封装（金封）和无引线外表封装等多种封装情势。凡是，中小功率的变容二极管接纳玻封、塑封或外表封装，而功率较大的变容二极管多接纳金封。
用于主动频次节制（AFC）和调谐用的小功率二极管称变容二极管。经由过程施加反向电压， 使其PN结的静电容量产生变更。是以，被操纵于主动频次节制、扫描振荡、调频和调谐等用处。
凡是，固然是接纳硅的分散型二极管，可是也可接纳合金分散型、内涵连系型、两重分散型等出格建造的二极管，由于这些二极管对电压而言，其静电容量的变更率出格大。
结电容随反向电压VR变更，代替可变电容，用作调谐回路、振荡电路、锁相环路，经常利用于电视机高频头的频道转换和调谐电路，多以硅资料建造。

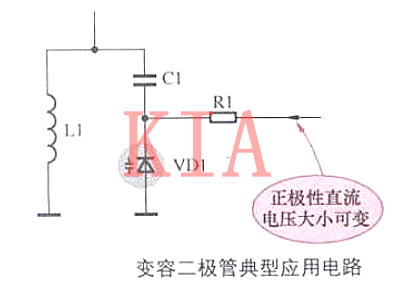

变容二极管的典范操纵电路一
电容C1与变容二极管VD1结电容串连，而后与L1并联组成LC并联谐振电路。
正极性的直流电压经由过程电阻R1加到VD1负极，当这一直流电压巨细变更时 ，给VD1加的反向偏置电压巨细转变，其结电容容量巨细也转变，这样LC并联谐振电路的谐振频次也随之转变。
给变容二极管加上反向直流偏置电压，当这一反向偏置电压巨细转变时， 变容二极管的结电容容量巨细在转变。
变容二极管的结电容与C1串连的总电容与L1并联，变容二极管的结电容只是这个LC并联电路中的1只容量可变的电容，转变变容二极管的容量，既能转变这一LC并联谐振电路的谐振频次。
变容二极管的典范操纵电路二
变容二极管是电子可变电容。换句话说，变容二极管表现出来的电容是反偏电势的函数。这类景象致使了变容二极管在一些须要斟酌电容身分的场所的几种罕见操纵。

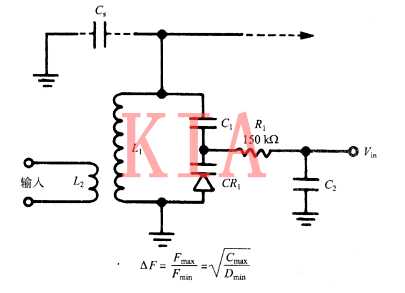

下图为一个典范的变容二极管调谐的LC振荡电路。电路耦合电感L2的感化是当振荡电路被看成射频缩小器操纵时，将射频旌旗灯号输出到振荡电路。
首要的LC振荡电路包含主电感L1，和电容C1与CR1的串连电容。除此以外，还要斟酌普遍存在于电子线路的杂散电容Cs。电容c2的感化是对换谐电压Vin,停止滤波。
由于LC调谐的振荡电路的谐振频次是LC的函数，咱们发明振荡电路的最大与最小谐振频次之比跟着电容比的平方根变更。
此处电容比是指反偏电压最小时的电容与反偏电压最大时的电容之比。因此，电路的调谐特点曲线(偏压-谐振频次)根基上是一条抛物线。
