光敏二极管是甚么?任务道理、标记剖析-KIA MOS管


光敏二极管剖析

光敏二极管,又叫光电二极管(英语:photodiode )是一种能够或许或许将光按照操纵体例,转换成电流或电压旌旗灯号的光探测器。


管芯常操纵一个具备光敏特色的PN结,对光的变更很是敏感,具备单向导电性,并且光强差别的时辰会转变电学特色,是以,能够或许操纵光照强弱来转变电路中的电流。


光敏二极管任务道理

光敏二极管是将光旌旗灯号变成电旌旗灯号的半导体器件。它的焦点局部也是一个PN结,和通俗二极管比拟,在布局上差别的是,为了便于接管入射光照,PN结面积尽可能做的大一些,电极面积尽可能小些,并且PN结的结深很浅,通俗小于1微米。

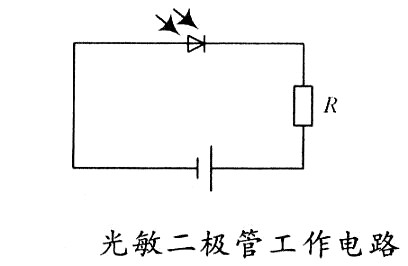

光敏二极管是在反向电压感化之下任务的。不光照时,反向电流很小(通俗小于0.1微安),称为暗电流。当有光照时,照顾能量的光子进入PN结后,把能量传给共价键上的束厄局促电子,使局部电子摆脱共价键,从而发生电子---空穴对,称为光生载流子。


它们在反向电压感化下参与漂移活动,使反向电流较着变大,光的强度越大,反向电流也越大。这类特色称为“光电导”。光敏二极管在通俗照度的光芒照耀下,所发生的电流叫光电流。若是在外电路上接上负载,负载上就取得了电旌旗灯号,并且这个电旌旗灯号跟着光的变更而呼应变更。

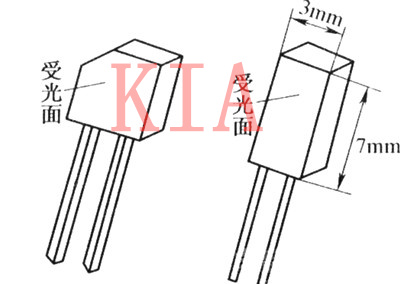

光敏二极管是电子电路中普遍接纳的光敏器件。光敏二极管和通俗二极管一样具备一个PN结,差别的地方是在光敏二极管的外壳上有一个通明的窗口以领受光芒照耀,完成光电转换,在电路图中笔墨标记通俗为VD。


光敏二极管


1、光电压形式

当偏置为 0 时,光敏二极管任务在光电压形式,这时候流出光电二极管的电流被按捺,两头电势差堆集到必然数值。 (太阳能电池)


2、光电导形式

当任务在这一形式时,光敏二极管经常被反向偏置,急剧的下降了其呼合时候,可是噪声不得不增添作为价格。


同时,耗尽层的宽度增添,从而下降告终电容,一样使得呼合时候削减。反向偏置会形成微量的电流(饱和电流),这一电流与光电流同向。对指定的光谱散布,光电流与入射光照度之间呈线性比例干系。


光敏二极管


虽然这一形式呼应速率快,可是它会激发更大的旌旗灯号噪声。一个杰出 PIN 二极管的泄露电流很小(小于 1 纳安),是以负载电阻的约翰逊·奈奎斯特噪声(Johnson–Nyquist noise)会形成较大的影响。

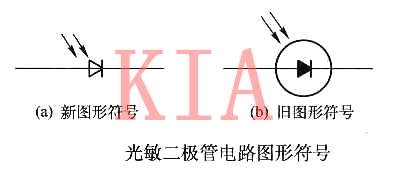

光敏二极管的电路图标记为一个三角形,右边加一条竖线。在电路中常用字母VD来表现。光敏二极管,又叫做光电二极管。


光敏二极管
