半导体产物从起头出产到实现制作，首要有两道加工工艺，别离被称为前道出产和后道出产。MOSFET 固然是一种布局比拟简略的半导体器件，可是也一样须要经由进程这两道出产加工工艺。
前道出产首要指晶圆制作，包含光刻、等离子体刻蚀、离子注入、离子分散、氧化、蒸发、气相内涵发展、溅射和化学气相淀积等庞杂的加工步骤. 这些加工步骤的目标是首要在硅片上创作出一个个具备完全功效的晶粒。
每一个晶粒的电性能，由探针台与主动测试装备搭建的晶圆测试平台停止考证。
不能经由进程测试的晶粒，会被点上墨点，作为分歧格的标记. 在后道出产中会辨认这些标记，有墨点的晶粒不会被加工. 因为晶圆被称为Wafer 或Die，对晶粒的测试也被称为Wafer Sorting 或Die Sorting。

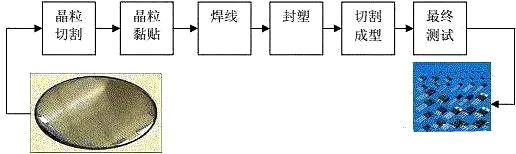

后道出产首要指封装测试，即经由进程图1 - 1 所示的加工流程，把晶粒制作成咱们日常平凡所看到的款式。 当产物封装终了后，须要再次经由进程测试来考证产物的电机能，确保制品可以或许合适产物规格。
因为此次测试属于后道出产的最初一个流程，也是全部出产流程的最初一步，以是被称为终究测试， 即Final Test。
封装测试备加工流程的扼要先容以下:
1 ) 晶粒切割， Wafer Sawing.
利用高速扭转的切割刀，把晶圆上的晶粒切割分手开来。
2) 晶粒黏贴， Die Attach.
银胶把晶粒黏贴到导线框架的预约地位上。
3) 焊线， Wire Bond.
在晶粒的焊点和引脚框架的引脚之间，焊接上金属细线，成立晶粒电路与内部的毗连。
4）封塑， Molding.
把黏有晶粒，熔好线的引脚枢架安排到压铸模具中，再把熔融的树脂塑料压入模中，把全部晶粒按封装请求被包裹起来。
5) 切割成型，Trim and Form.
将引脚框架过剩的毗连资料切除掉，并按照产物的封装情势，把引脚塑形成须要的外形。
6) 终究测试，Final Test.
测试产物的机能是不是合适请求.经由进程测试的产物被以为是及格产物。
固然，在每一个封装加工流程，都有必然的工艺节制体例和品德监测手腕，可是依然会有一些难以节制的缺点被引入到产物中去。
以是当产物实现封装后，须要边过测试来判定产物的质最。就测试名目和测试体例来讲.Wafer Sorting 与Final Test 的区分并不大，可是终究测试在全部出产加工流程的最初一步，对产物品德把关的感化更加主要。
