CMOS先容

CMOS是Complementary Metal Oxide Semiconductor（互补金属氧化物半导体）的缩写。它是指建造大规模集成电路芯片用的一种手艺或用这类手艺建造出来的芯片，是电脑主板上的一块可读写的RAM芯片。

因为可读写的特征，以是在电脑主板上用来保管BIOS设置完电脑硬件参数后的数据，这个芯片仅仅是用来寄存数据的。而对BIOS中各项参数的设定要经由进程特地的法式。

BIOS设置法式普通都被厂商整合在芯片中，在开机时经由进程特定的按键便可进入BIOS设置法式，便利地对体系停止设置。是以BIOS设置偶然也被叫做CMOS设置。

CMOS集成电路特征

（1）功耗低

CMOS集成电路接纳场效应管，且都是互补布局，任务时两个串连的场效应管老是处于一个管导通，另外一个管停止的状况，电路静态功耗现实上为零。

现实上，因为存在泄电流，CMOS电路另有微量静态功耗。单个门电路的功耗典范值仅为20mW，静态功耗（在1MHz任务频次时）也仅为几mW。

（2）任务电压规模宽

CMOS集成电路供电简略，供电电源体积小，根基上不需稳压。国产CC4000系列的集成电路，可在3~18V电压下普通任务。

（3）逻辑摆幅大CMOS集成电路的逻辑高电平“1”、逻辑低电平“0”别离靠近于电源高电位VDD及片子低电位VSS。当VDD=15V，VSS=0V时，输出逻辑摆幅类似15V。是以，CMOS集成电路的电压操纵系数在各类集成电路中指标是较高的。

（4）抗搅扰才能强

CMOS集成电路的电压噪声容限的典范值为电源电压的45%，保障值为电源电压的30%。跟着电源电压的增添，噪声容限电压的相对值将成比例增添。对VDD=15V的供电电压（当VSS=0V时），电路将有7V摆布的噪声容限。

（5）输出阻抗高

CMOS集成电路的输出端普通都是由掩护二极管和串连电阻组成的掩护收集，故比普通场效应管的输出电阻稍小，

但在普通任务电压规模内，这些掩护二极管均处于反向偏置状况，直流输出阻抗取决于这些二极管的泄漏电流，凡是情况下，等效输出阻抗高达103~1011Ω，是以CMOS集成电路几近不耗损驱动电路的功率。

（6）温度不变机能好

因为CMOS集成电路的功耗很低，外部发烧量少，并且，CMOS电路线路布局和电气参数都具备对称性，在温度情况产生变更时，某些参数能起到主动弥补感化，是以CMOS集成电路的温度特征很是好。

普通陶瓷金属封装的电路，任务温度为-55 ~ +125℃；塑料封装的电路任务温度规模为-45 ~ +85℃。

（7）扇出才能强

扇出才能是用电路输出端所能动员的输出端数来表现的。因为CMOS集成电路的输出阻抗极高，是以电路的输出才能受输出电容的限定，可是，当CMOS集成电路用来驱动同范例，如不斟酌速率，普通能够驱动50个以上的输出端。

（8）抗辐射才能强

CMOS集成电路中的根基器件是MOS晶体管，属于大都载流子导电器件。各类射线、辐射对其导电机能的影响都无限，是以出格合用于建造航天及核实验装备。

（9）可控性好

CMOS集成电路输出波形的回升和降落时候能够节制，其输出的回升和降落时候的典范值为电路传输提早时候的125%~140%。

（10）接口便利

因为CMOS集成电路的输出阻抗高和输出摆幅大，以是易于被其余电路所驱动，也轻易驱动其余范例的电路或器件。

CMOS集成电路的任务道理

以CMOS集成电路中的一个最根基电路——反相器（其余庞杂的CMOS集成电路大多是由反相器单位组合而成）为例，阐发CMOS集成电路的任务进程。

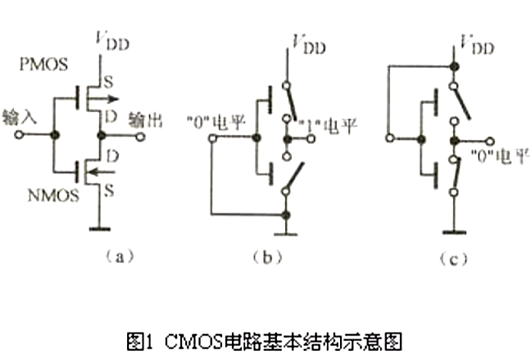

操纵一个P沟道MOS管和一个N沟道MOS管互补毗连就组成了一个最根基的反相器单位电路如附图所示。图2中VDD为正电源端，VSS为负电源端。电路设想接纳正逻辑体例，即逻辑“1”为高电平，逻辑“0”为低电平。

图2中，当输出电压VI为低电平“0”（VSS）时，N沟道MOS管的栅-源电压VGSN=0V（源极和衬底一路接VSS），因为是加强型管，以是管子停止，而P沟道MOS管的栅-源电压VGSN=VSS—VDD。若|VSS—VDD|>|VTP|（MOS管开启电压），则P沟道MOS管导通，以是输出电压V0为高电平“1”（VDD），完成了输出和输出的反相功效。

当输出电压VI为底电平“1”（VDD）时，VGSN=（VDD—VSS）。若（VDD—VSS）>VGSN，则N沟道MOS管导通，此时VGSN=0V，P沟道MOS管停止，以是输出电压V0为低电平“0”（VSS），与VI互为反相干系。

由上述阐发可知，当输出旌旗灯号为“0”或“1”的不变状况时，电路中的两个MOS管总有一个处于停止状况，使得VDD和VSS之间无低阻抗直流通路，是以静态功耗极小。这便是CMOS集成电路最首要的特色。
