电容的感化

1）电容的感化之一：电荷缓冲池

器件任务时电源的负载时静态的，即运转器件的电流和功耗时不时变更的，为了保障器件任务的电压不随电流和功耗的猛烈变更而同水平变更，咱们但愿器件的电压尽能够不变。

在这类环境下，须要为器件供给一个缓冲池，以便当外界环境猛烈变更时，器件的任务可以或许坚持绝对不变。

电容的实质是贮存电荷和开释电荷，按照公式：

Δ U = Δ Q/C

Δ U 表现电容两头电压的变更量

Δ Q 表现电容两头电荷的变更量

C为电容容值

当运转器件电流变更时（ Δ Q= Δ Ixt,即电荷Q须要不时变更）,按照上述公式可知： 经由过程电容电荷变更来削减电压的变更（电压变更幅度 Δ U与电容容值有关），从而坚持器件任务电压的不变。

是以，电容的感化之一便是电荷缓冲池，坚持任务电压的不变。

2）电容感化之二：高频噪声的首要泄放通路

对高速运转的电路而言，无时无刻不存在状况的改变。比方芯片外部开关管状况切换。这类高速的改变将在电路上发生大批的噪声等搅扰。从频谱上看，这些搅扰在相称大水平上处于有用的2次/3次等倍几次率。

在电源传输途径上，须要将这些搅扰泄放到绝对不变的地立体上，以避免影响器件的任务。按照 Z=1/（j ω \omega ωC)，当频次较高时，电容表现为低阻抗，是以，可将电容作为高频噪声的首要泄放通路。

3）电容的感化之三：完成交换耦合

当两个器件经由过程高速旌旗灯号互连时，旌旗灯号两头的器件能够对直流份量有差别的请求。

比方，A和B两个器件之间经由过程高速差分对旌旗灯号互连，但A器件任务于1.8V，B器件任务于3.3V，则A器件驱动的差分对旌旗灯号将照顾1.8V直流份量，致使旌旗灯号到达领受端B器件时没法被辨认；

对这类环境，须要将旌旗灯号所照顾的发送真个直流份量在到达领受端前滤除掉，即断绝旌旗灯号双方器件的直流份量。基于电容的通交换，阻直流的自然特征，电容具备这类断绝功效(交换耦合AC couple 和直流断绝 DC Blocking)。

电容等效电路及关头参数阐发

电容的等效电路以下图所示：

电容器并不是纯洁的电容，而是带有电阻、电感等成份的小电路。

ESL: Equivalent Series Inductance, 等效串连电感

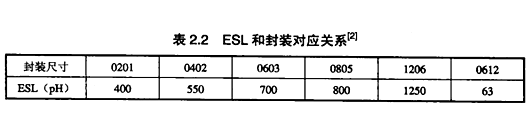

由电容器器件的引脚电感和电容器器件南北极间等效电感串连而成，首要取决于封装。

跟着封装的增大，ESL值将随之增大。

ESR: Equivalent Series Resistance, 等效串连电阻

由电容器件的引脚电阻和电容器南北极间等效电阻组成。首要取决于电容的任务温度、任务频次和电容体自身的导线电阻等。

Rleak:并联泄漏电阻

取决于电容器件自身独有的泄漏特征。

Rated Voltage: 额外电压，器件最高任务电压不能跨越该值。

Rated Ripple Current: 额外纹波电流，此参数的值越大，表现蒙受大电流打击的才能越好。

Tangent of loss angle:电容消耗角正切值。

抱负电容任务时，只会发生的无功功率Q(无功功率)，因为电容外部存在ESR及泄漏电流，现实利用中会发生必然的消耗功率P，界说 tan δ =P/Q, tan δ 就称为电容消耗角正切值。这个值越小，电容的功率消耗就越小。

Leakage Current: 电容外部存在Rleak,是以存在泄漏通路，该参数用于界说流过电容的泄漏电流。
