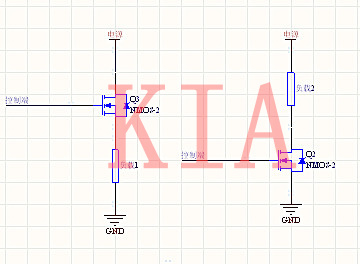

MOS管接法：图中利用的是NMOS管，左侧的电路中，节制端为0V时MOS管关断，S极的电平为0，当G极给必然电压U0时MOS管导通，这时辰辰辰辰辰辰候负载（R）有电流（I）经由过程，S极的电压为U1 = R * I，
这时辰辰辰辰辰辰候G极和S极之间的压差为U2=U0-U1，当U2不可以或许将MOS管完整导通时流过负载的电流就会下降，最初到达一个均衡状况，这时辰辰辰辰辰辰候MOS管不完整导通，不完整阐扬MOS管机能。
MOS管接法：在右图傍边不管怎样样G极和S极之间的压差都是G极电压U0，只需U0可以或许将MOS管导通便可，不会呈现左侧电路的环境。倡议利用右侧的MOS管驱动电路。
（1）PMOS，合适源极接VCC漏极接负载到GND的环境。只需栅极电压低于源极电压（此处为VCC）跨越Vth（即Vgs跨越-Vth），PMOS便可起头导通。
栅极用低电平驱动PMOS导通（高电日常平凡不导通）；栅极除限流电阻外，更优的设想是，接上拉电阻10-20k到VCC，使栅极节制电平由低变高时，栅极可以或许更快被拉高，PMOS可以或许更快更靠得住地停止。
（2）NMOS，合适源极接GND漏极接负载到VCC的环境。只需栅极电压高于源极电压（此处为GND）跨越Vth（即Vgs跨越Vth），NMOS便可起头导通。
栅极用高电平驱动NMOS导通（低电日常平凡不导通）；栅极除限流电阻外，更优的设想是，接下拉电阻10-20k到GND，使栅极节制电平由高变低时，栅极可以或许更快被拉低，NMOS可以或许更快更靠得住地停止。
