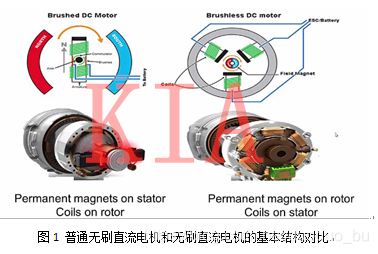

无刷机电从布局上，无刷机电和有刷机电有近似的地方，也有转子和定子，只不过和有刷机电的布局相反；有刷机电的转子是线圈绕组，和能源输出轴相连，定子是永磁磁钢；
无刷机电的转子是永磁磁钢，连同外壳一路和输出轴相连，定子是绕组线圈，去掉了有刷机电用来瓜代变更电磁场的换向电刷，故称之为无刷机电（Brushless motor）。
那此刻就有题目了，不了电磁场的变更，若何让无刷机电动弹呢？
简略而言，依托转变输出到无刷机电定子线圈上的电流波交变频率和波形，在绕组线圈四周构成一个绕机电多少轴心扭转的磁场，这个磁场驱动转子上的永磁磁钢动弹，机电就转起来了，
机电的机能和磁钢数目、磁钢磁通强度、机电输出电压巨细等身分有关，更与无刷机电的节制机能有很大干系，由于输出的是直流电，电流须要电子调速器将其变成3订交流电，还须要从遥控器领受机那边领受节制旌旗灯号，节制机电的转速，以知足模子利用须要。
总的来讲，无刷机电的布局是比拟简略的，真正决议其利用机能的仍是无刷电子调速器，好的电子调速器须要有单片机节制法式设想、电路设想、庞杂加工工艺等进程的整体节制，以是价钱要比有刷机电超出跨越良多。
1、定子
（1）定子铁芯：硅钢片叠压而成，内圆外表开有槽，用于安排定子绕组。
（2）定子绕组：多少线圈。
2、转子：永磁体

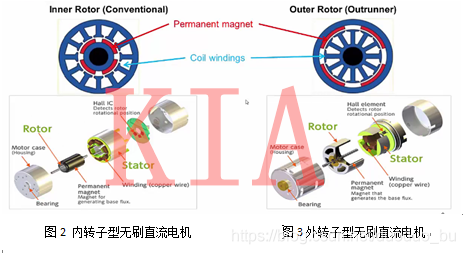

（1）外转子型
（2）内转子型
1、两相南北极无刷直流机电的任务道理（磁回路阐发法）
（1）当两端的线圈通上电流时，按照右手螺旋定章，会发生标的目的指向右的外加磁感到强度B（如粗箭头标的目的所示），而中间的转子会尽可能使本身内部的磁力线标的目的与外磁力线标的目的坚持分歧以构成一个最短闭合磁力线回路，如许内转子就会按顺时针标的目的扭转了。
（2）磁场与内部磁场标的目的分歧时，转子所受磁力最大。但此时转子呈程度状况，转子力臂为0。固然不再遭到转能源矩的感化，但由于惯性，还会持续顺时针动弹。这时候若转变两端螺线管的电流标的目的，转子就会持续顺时针向前动弹。
（3）如斯不时转变两端螺线管的电流标的目的，内转子就会不停地转起来了。转变电流标的目的的这一举措，称为换相。什么时候换相只与转子的地位有关，而与转子的速率有关。
（4）以上是最简略的两相南北极无刷直流机电的任务道理，仅仅用来讲明观点用。**从严格意思下去讲，并不是传统的典范的产业用的无刷直流机电布局，而是属于开关磁阻机电布局的变种（原始的开关磁阻机电的转子上不永磁体）。

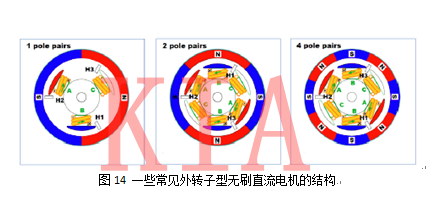

1、外转子型和内转子型的区分在于，外转子型机电将本来处于中间地位的磁钢做成一片片，贴到了外壳上。无刷直流机电运转时，是全部外壳在转，而中间的定子线圈不动。
2、外转子型较内转子型来讲，转子的动弹惯量要大良多，由于转子的首要品质都集合在外壳上，以是转速较内转子机电要慢。
3、外转子型无刷直流机电任务道理的阐发体例与内转子型近似，准绳是转子的N极与通电绕组的S极有对齐的活动趋向，而转子的S极与通电绕组的N极有对齐的活动趋向。
