场效应管外部布局剖析

功率场效应晶体管分为结型和绝缘栅型,但凡是首要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET）,简称功率MOSFET（Power MOSFET）。结型功率场效应晶体管普通称作静电感到晶体管（Static Induction Transistor——SIT）。

其特色是用栅极电压来节制漏极电流，驱动电路简略，须要的驱动功率小，开关速率快，任务频次高，热稳定性优于GTR， 但其电流容量小，耐压低，普通只合用于功率不跨越10kW的电力电子装配。

功率MOSFET的品种：按导电沟道可分为P沟道和N沟道。按栅极电压幅值可分为；耗尽型；当栅极电压为零时漏源极之间就存在导电沟道，加强型；对N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道，功率MOSFET首要是N沟道加强型。

场效应管外部布局

场效应管的外部布局和电气标记如图1所示；其导通时只要一种极性的载流子（多子）到场导电，是单极型晶体管。

导机电理与小功率场效应管不异，但布局上有较大区分，小功率场效应管是横向导电器件，场效应管多数接纳垂直导电布局，又称为VMOSFET（Vertical MOSFET），大大进步了MOSFET器件的耐压和耐电流才能。

场效应管任务道理

停止：漏源极间加正电源，栅源极间电压为零。P基区与N漂移区之间构成的PN结J1反偏，漏源极之间无电流流过。

导电：在栅源极间加正电压UGS，栅极是绝缘的，以是不会有栅极电流流过。但栅极的正电压会将其上面P区中的空穴推开，而将P区中的少子—电子吸收到栅极上面的P区外表。

当UGS大于UT（开启电压或阈值电压）时，栅极下P区外表的电子浓度将跨越空穴浓度，使P型半导体反型成N型而成为反型层，该反型层构成N沟道而使PN结J1消逝，漏极和源极导电。

根基特征

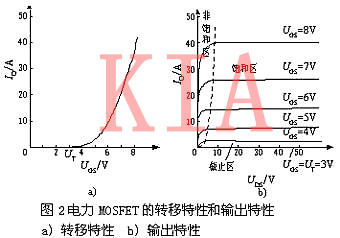

静态特征；其转移特征和输入特征如图2所示。

漏极电流ID和栅源间电压UGS的干系称为MOSFET的转移特征，ID较大时，ID与UGS的干系类似线性，曲线的斜率界说为跨导Gfs

MOSFET的漏极伏安特征（输入特征）：停止区（对应于GTR的停止区）；饱和区（对应于GTR的缩小区）；非饱和区（对应于GTR的饱和区）。

电力 MOSFET任务在开关状况，即在停止区和非饱和区之间往返转换。电力MOSFET漏源极之间有寄生二极管，漏源极间加反向电压时器件导通。电力 MOSFET的通态电阻具备正温度系数，对器件并联时的均流有益。

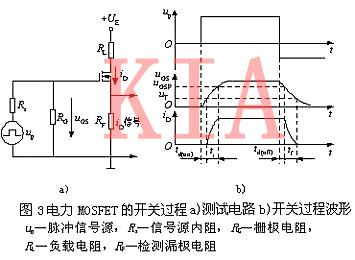

静态特征；其测试电路和开关进程波形如图3所示。

守旧进程；守旧提早时候td(on) —up前沿时辰到uGS=UT并起头呈现iD的时辰间的时候段；

回升时候tr— uGS从uT回升到MOSFET进入非饱和区的栅压UGSP的时候段；

iD稳态值由漏极电源电压UE和漏极负载电阻决议。UGSP的巨细和iD的稳态值有关，UGS到达UGSP后，在up感化下持续降低直至到达稳态，但iD已稳定。

守旧时候ton—守旧提早时候与回升时候之和。

关断提早时候td(off) —up降落到零起，Cin经由过程Rs和RG放电，uGS按指数曲线降落到UGSP时，iD起头减小为零的时候段。

降落时候tf— uGS从UGSP持续降落起，iD减小，到uGS。

关断时候toff—关断提早时候和降落时候之和。
