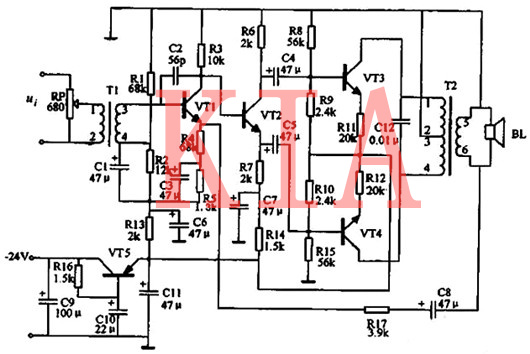

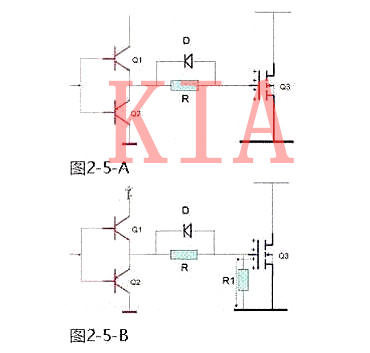

场效应管在开关状况任务时; Q1、Q2是轮流导通, MOS管栅极是在频频充电、放电的状况,假定在此时封闭电源, 场效应管的栅极就有两种状况; -一个状况是;放电状况,栅极等效电容不电荷存储,一个状况是;充电状况,栅极等效电容恰好处于电荷充满状况,图2-5-A所示。
当然电源堵截,此时Q1、Q2也都处于断开状况,电荷不开释的回路, 场效应管栅极的电场依然存在(能对峙很长时候) , 建立导电沟道的前提并不磨灭。
如许在再次开机刹时,因为鼓励旌旗灯号还不建立,而开机刹时场效应管的漏极电源(VDS )随机供给,在导电沟道的感化下, 场效应管马上发生不受控的复杂漏极电流ID ,使场效应管烧坏。
为了防止此景象发生,在场效应管的栅极对源极并接一只泄放电阻R1 ,如图2- 5-B所示,关机后栅极存储的电荷颠末R1快速开释,此电阻的阻值不可太大,以保障电荷的快速开释，通俗在5K ~数10K摆布。
开关集成电路U101中的振荡器起振,为场效应管Q101的栅极G供给振荡旌旗灯号,因而场效应管Q101起头振荡,使开关变压器T101的低级线圈中发生开关电流,开关变压器的次级线圈3、4中便发生感到电流，3脚的输出经整流、滤波后构成正反应电压加到U101的7脚,从而保持振荡电路任务,使开关电源进入普通的任务状况。场效应管作为该电路中的脉冲缩小器件,用于完成“开关振荡的功效。

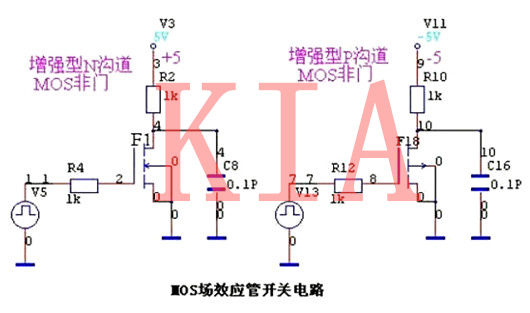

左面是加强型 N沟道MOS，简称NMOS, 左面是加强型P沟道MOS，简称PMOS, 各接成反向器电路图。
NMOS的漏极(D)接在+5V的电源上，器件参数中设定它的阈值Vth =+1.5V， 当加在栅极(G)和源极(S)间的电压VGs<Vth时,管子停止，而当VGs> Vth时，管子导通; PMOS的漏极接在-5V的电源上，器件参数中设定它的阈值Vth =-1.5V, 当VGs>Vth时，管子停止，而当VGs<Vth 时，管子导通。为了使停止和导通两个状况边界清楚，VGs与Vth 的不同要比拟大。
电路输出真个电容是上级电路对本级的感化的代表，MOS管的输出电阻很大，普通可当作无限大，其感化首要表现为电容性。
