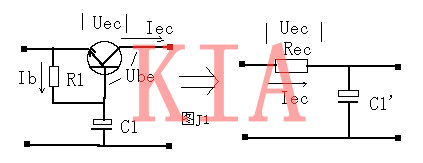

在良多电子电路中,出格是一些小旌旗灯号缩小电路,其电源常常会插手一级晶体管电子滤波器,其电路布局如图J1,设图的右侧是一个与电子滤波结果一样的通俗RC滤波电路,则它们有以下干系:
图的左侧 Uec=Ib*R1+Ueb=Ib*R1
因为Iec=β*Ib (β为晶体管的直流缩小系数)
以是有Uec=(Iec/β)*R1
图的右侧Uec=Rec*Iec 因为摆布图相互等效以是有：
Rec*Iec=(Iec/β)*R1得Rec=R1/β
两滤波器的滤波机能普通用R与C的乘积来权衡,以是有：
R1*C1=Rec*C1'=(R1/β)*C1'
C1=C1'/β
由上式可知,电子滤波器所需的电容C1比普通RC滤波器所需电容少β倍.打个比喻设晶体管的直流缩小系数β=100,若是用普通RC滤波器所需电容容量为1000μF,如接纳电子滤波器那末电容只要要10μF就知足请求了。

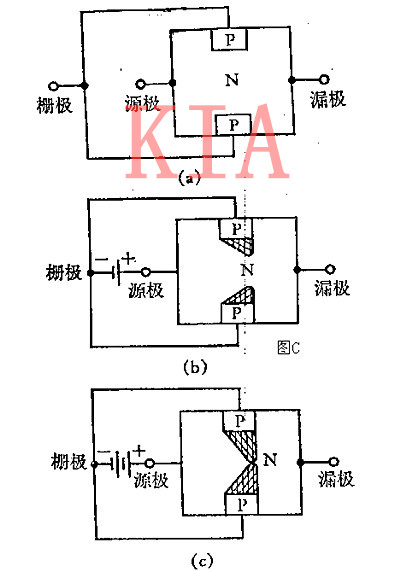

此刻愈来愈多的电子电路都在利用场效应管,出格是在声响范畴更是如斯,场效应管与晶体管差别,它是一种电压节制器件(晶体管是电流节制器件),其特征更象电子管,它具备很高的输入阻抗,较大的功率增益,因为是电压节制器件以是噪声小,其布局简图如图C-a。
场效应管是一种单极型晶体管,它只要一个P-N结,在零偏压的状况下,它是导通的,若是在其栅极(G)和源极(S)之间加上一个反向偏压(称栅极偏压)在反向电场感化下P-N变厚(称耗尽区)沟道变窄,其漏极电流将变小,(如图C1-b),反向偏压到达必然时,耗尽区将完整沟道"夹断",此时,场效应管进入停止状况如图C-c,此时的反向偏压咱们称之为夹断电压,用Vpo表现,它与栅极电压Vgs和漏源电压Vds之间可近以表现为Vpo=Vps+|Vgs|,这里|Vgs|是Vgs的相对值。
在制作场效应管时,若是在栅极资料插手之前,在沟道上先加上一层很薄的绝缘层的话,则将会大大地减小栅极电流,也大大地增添其输入阻抗,因为这一绝缘层的存在,场效应管可任务在正的偏置状况,咱们称这类场效应管为绝缘栅型场效应管,又称MOS场效应管,以是场效应管有两种范例,一种是绝缘栅型场效应管,它可任务在反向偏置,零偏置和正向偏置状况,一种是结型栅型效应管,它只能任务在反向偏置状况。
绝缘栅型场效应管又分为加强型和耗尽型两种,咱们称在一般环境下导通的为耗尽型场效应管,在一般环境下断开的称加强型效应管。
加强型场效应管特色:当Vgs=0时Id(漏极电流)=0,只要当Vgs增添到某一个值时才起头导通,有漏极电流发生.并称起头呈现漏极电流时的栅源电压Vgs为开启电压。
耗尽型场效应管的特色,它能够在正或负的栅源电压(正或负偏压)下任务,并且栅极上根基无栅流(很是高的输入电阻)。
结型栅场效应管利用的电路能够利用绝缘栅型场效应管,但绝缘栅加强型场效管利用的电路不能用结型 栅场效应管取代。
