主动增益节制线路，简称AGC线路，A即AUTO（主动），G即GAIN（增益），C即CONTROL（节制）。
AGC是输出限幅装配的一种，是操纵线性缩小和紧缩缩小的有用组合对输出旌旗灯号停止调剂，在输出旌旗灯号幅度变更较大时，能使输出旌旗灯号幅度稳定稳定或限定在一个很小规模内变更。
使得领受机不至于由于输出旌旗灯号太小而没法一般任务，也不至于由于输出旌旗灯号太大而发生饱和或梗塞。在电路设想中，这类线路被大批的操纵，从尖真个雷达手艺到平常的播送电视体系，主动增益节制无疑很好的处置了各类手艺中存在的旌旗灯号强度题目。
今朝，完成主动增益节制的手腕有良多，两种简略的合用于低频段小旌旗灯号处置体系的AGC电路：一种是将运算缩小器与结型场效应管连系，操纵结型场效应管任务在可变电阻区来完成主动增益节制的目标；另外一种是短路双极晶体管间接停止小旌旗灯号节制的体例，简略有用地完成AGC功效。
领受机的输出旌旗灯号取决于输出旌旗灯号和领受机的增益。由于各类缘由，领受机的输出旌旗灯号变更规模常常很大，旌旗灯号弱时能够或许是一微伏或几十微伏，旌旗灯号强时可达几百毫伏，最强旌旗灯号和最弱旌旗灯号相差可达几十分贝。这个变更规模称为领受机的静态规模。
影响领受机输出旌旗灯号的身分良多，比方：发射台功率的巨细、领受机离发射台间隔的远近、旌旗灯号在传布进程中传布前提的变更(如电离层和对流层的纷扰、气候的变更)、领受机环境的变更(如汽车上装备的领受机)，和报酬发生的噪声对领受机的影响等。
为了避免强旌旗灯号引发的过载，须要增大领受机的静态规模，这就要有增益节制电路。能够或许使缩小电路的增益主动地随旌旗灯号强度而调剂的节制电路，简称主动增益节制AGC (Automatic Gain Control)电路，它能够或许在输出旌旗灯号幅度变更很大的环境下，使输出旌旗灯号幅度坚持恒定或仅在较小规模内变更，不至于由于输出旌旗灯号太小而没法一般任务，也不至于由于输出旌旗灯号太大而使领受机发生饱和或梗塞。
此刻，AGC电路已普遍用于各类领受机、灌音机和旌旗灯号收罗体系中，并且在光纤通讯、微波通讯、卫星通讯等通讯体系和雷达、播送电视体系中也获得了普遍的操纵。
AGC电路今朝归纳综合起来有摹拟AGC和数字AGC电路。AGC环路能够或许放在摹拟与数字电路之间，增益节制算法在数字局部来完成，适合的增益设置反应给摹拟可变增益缩小器（VGA）。
此刻的主动增益节制体例能够或许分为以下3类：基于电路反应的主动增益节制；基于光路反应的主动增益节制；光路反应和电路反应相连系的主动增益节制。
主动增益节制电路的感化是：当输出旌旗灯号电压变更很大时，坚持领受机输出电压恒定或根基稳定。
简略来讲便是当输出旌旗灯号很弱时，领受机的增益较大；当输出旌旗灯号很强时，主动增益节制电路停止节制，使领受机的增益变小。如许，当领受旌旗灯号强度变更时，领受机的输出真个旌旗灯号根基稳定或坚持恒定。
为完成上述请求，必须有一个能随外来旌旗灯号强弱而变更的节制电压或电流旌旗灯号，操纵这个旌旗灯号对缩小器的增益主动停止节制。
咱们设想的AGC 电路的根基道理是跟着输出旌旗灯号幅度的变更发生一个响应变更的直流电压(AGC 电压)，操纵这一电压去节制一种可变增益缩小器的缩小倍数(或节制一种可变衰减电路的衰减量)：
当输出旌旗灯号幅度较大时AGC 电压节制可变增益缩小器的缩小倍数减小(或增大可变衰减电路衰减量)，当输出旌旗灯号幅度较小时AGC 电压节制可变增益缩小器的缩小倍数增添(或减小可变衰减电路衰减量)。
这里，咱们将AGC电压感化于结型场效应管的栅极，经由过程转变场效应管源漏极间的电阻来节制运算缩小器的缩小倍数，进而到达主动增益节制的目标。
操纵结型场效应管任务在可变电阻区，经由过程转变场效应管源漏极间的电阻来节制运算缩小器的缩小倍数，进而完成主动增益节制。

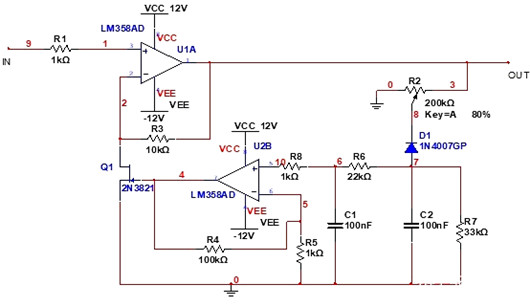

电路道理图：
