绝缘栅场效应管阐发图解-KIA MOS管


绝缘栅场效应管图解

绝缘栅型场效应管是一种操纵半导体外表的电场效应,由感到电荷的几多转变导电沟道来节制漏极电流的器件,它的栅极与半导体之间是绝缘的,其电阻大于1000000000Ω。


加强型:VGS=0时,漏源之间不导电沟道,在VDS感化下无iD。耗尽型:VGS=0时,漏源之间有导电沟道,在VDS感化下iD。


1. 布局和标记(以N沟道加强型为例)

在一块浓度较低的P型硅上分散两个浓度较高的N型区作为漏极和源极,半导体外表笼盖二氧化硅绝缘层并引出一个电极作为栅极。


绝缘栅场效应管

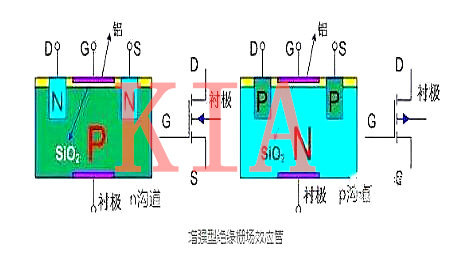

加强型绝缘栅场效应管布局

1、栅极G与漏极D、源极S之间相绝缘,它们之间的电阻无穷大;


2、不外加电压时漏极与源极之间不导通;加强型NMOS管是以P型硅片作为基片(又称衬底),漏极毗连的为N半导体,衬底与源极连在一路,故P型衬底与漏极N型半导体会构成二极管,称为寄生二极管;是以漏极和源极之间的反向电阻很小。


加强型绝缘栅场效应督工作道理:在栅极与源极之间加上正向电压后,到达必然值后就会构成导电沟道,转变电压就转变了导电沟道的宽度和导电能力。


绝缘栅场效应管

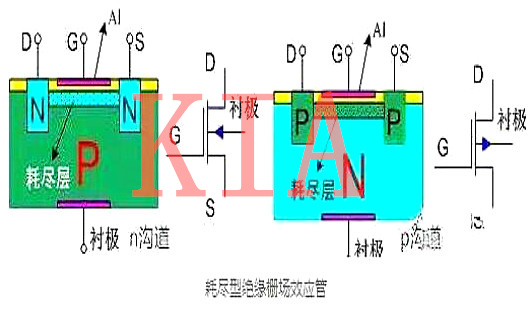

耗尽型绝缘栅场效应管布局

1、栅极与漏极、源极绝缘,它们之间的电阻无穷大;


2、漏极与源极之间可以或许导通,沟道在制作时就已构成;在栅极与源极之间加上反向向电压后,转变电压就转变了导电沟道的宽度和导电能力。


绝缘栅场效应管
