所谓的H桥电路便是节制机电正反转的。场效应管机电驱动：下图便是一种简略的H桥电路,它由2个P型场效应管Q1、Q2与2个N型场效应管Q3、Q3构成,以是它叫P-NMOS管H桥。
桥臂上的4个场效应管相称于四个开关, P型管在栅极其低电日常平凡导通,电日常平凡封闭; N型管在栅极为高电日常平凡导通,低电日常平凡封闭。场效应管是电压节制型元件,栅极经由过程的电流几近为“零”。
正由于这个特色,在毗连好下图电路后,控制臂1置高电平( U=VCC)、节制臂2 置低电平(U=0 )时, Q1、Q4封闭，Q2、Q3导通,机电左端低电平,右端高电平,以是电流沿箭头标的目的活动。设为机电正转。

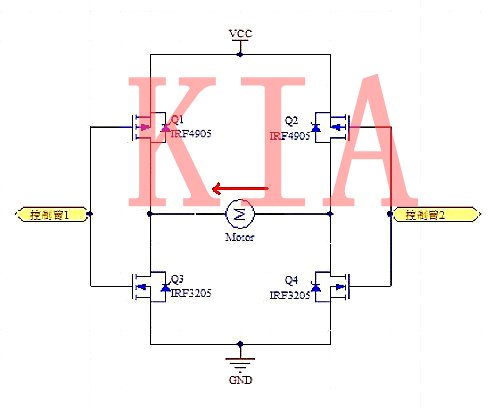

节制臂1置低电平、节制臂2置高电日常平凡, Q2、Q3封闭，Q1、Q4导通,机电左端高电平,右端低电平,以是电流沿箭头标的目的活动。设为机电反转。
当节制臂1、2均为低电日常平凡, Q1、Q2导通, Q3、Q4封闭,机电两头均为高电平,机电不转;
当节制臂1、2均为高电日常平凡, Q1、Q2封闭, Q3、Q4导通,机电两头均为低电平,机电也不转,
以是,此电路有一个长处便是不管节制臂状况若何(毫不许可悬空状况)，H 桥都不会呈现“共态导通"(短路) ,很合适咱们利用。
(别的另有4个N型场效应管的H桥,内阻更小,有共态导通景象,栅极驱动电路较庞杂,或用公用驱动芯片,如MC33883 ,道理根基类似。)

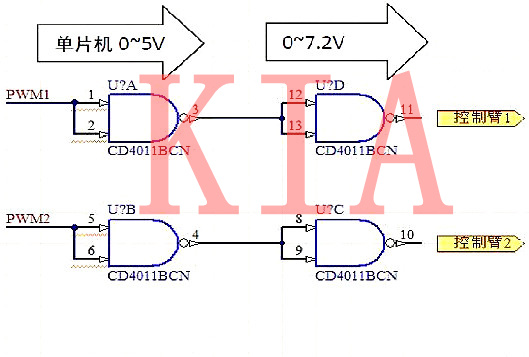

上面是由与非门CD4011构成的栅极驱动电路,由于单片机输入电压为0~5V ,而咱们小车利用的H桥的节制臂须要0V或7.2V电压能力使场效应管完整导通，PWM输入0V或5V时,栅极驱动电路输入电压为0V或7.2V ,条件是CD4011电源电压为7.2V。
故CD4011仅做“电压缩小”之用。之以是用两级与非门是为了与MC33886兼容。

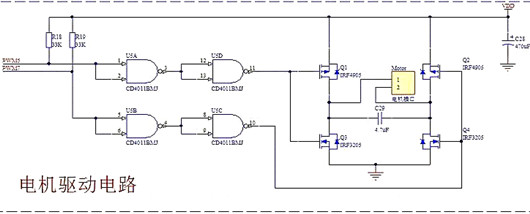

二者连系便是上面的电路:调试时两个PWM输入端此中一个接地，另外一个悬空(上拉置1 ) , 机电转为一般。监督场效应管温度,如发烧当即堵截电源查抄电路。CD4011的14引脚接7.2V。7引脚接地。
利用时单片机PWM输入旌旗灯号: 1路为PWM方波旌旗灯号,另外一路为高电平(置1)。反转亦然。
