Cool MOS的优错误谬误

对惯例VDMOS器件布局，Rdson 与BV这一对抵触干系,要想进步BV ,都是从减小EPI参杂浓度着手，可是内涵层又是正向电流畅通的通道，EPI 参杂浓度减小了,电阻一定变大，Rdson就大了。

Rdson间接决议着MOS单体的消耗巨细。以是对通俗VDMOS ,二者抵触不可和谐, 这便是惯例VDMOS 的规模性。可是对 COOLMOS ,这个抵触就不那末较着了。

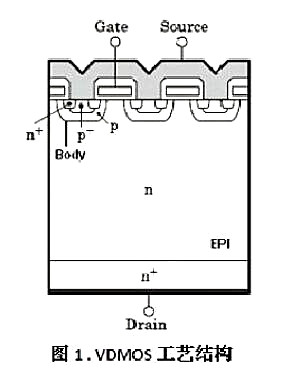

经由进程设置一个深切EPI 的的P区,大大进步了BV ,同时对Rdson上不发生影响。对惯例VDMOS ,反向耐压，首要靠的是N型EPI与body区界面的PN结,对一个PN结,耐压时首要靠的是耗尽区蒙受,耗尽区内的电场巨细、耗尽区扩大的宽度的面积。

惯例VDSMO , P body浓度要大于N EPI ,大师也应当清晰，PN结耗尽区首要向低参杂一侧分散,以是此布局下,P body地区一侧,耗尽区扩大很小,根基对承压不多大进献,承压首要是P body- -NEPI在N型的一侧地区,这个地区的电场强度是逐步变更的,越是接近PN结面， 电场强度E越大。

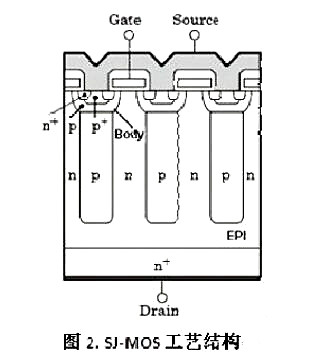

对COOLMOS布局,因为设置了绝对Pbody浓度低一些的Pregion地区,以是P区一侧的耗尽区会大大扩大，并且这个地区深切EPI中,形成了PN结两侧都能蒙受大的电压,换句话说,便是把峰值电场Ec由接近器件外表,向器件外部深切的地区挪动了。

1.通态阻抗小, 通态消耗小。

因为SJ-MOS的Rdson远远低于VDMOS ,在体系电源类产物中SJ-MOS的导通消耗一定较之VDMOS要削减的多。其大大进步了体系产物下面的单体MOSFET的导通消耗,进步了体系产物的效力，SJ-MOS的这个长处在大功率、大电流类的电源产物产物上,上风表现的尤其凸起。

2.划一功率规格 下封装小,有益于功率密度的进步。

起首,划一电流和电压规格前提下，SJ-MOS的晶源面积要小于VDMOS工艺的晶源面积,如许作为MOS的厂家,对统一规格的产物,能够封装出来体积绝对较小的产物,有益于电源体系功率密度的进步。

其次，因为SJ-MOS的导通消耗的下降从而下降了电源类产物的消耗,因为这些消耗都因此热量的情势散收回去,咱们在现实中常常会增添散热器来下降MOS单体的温升,使其保障在适合的温度规模内。

因为SJ-MOS能够有用的削减发烧量,减小了散热器的体积,对-些功率稍低的电源,乃至利用SJ-MOS后能够将散热器完全拿掉。有用的进步了体系电源类产物的功率密度。

3.栅电荷小 ,对电路的驱动才能请求下降。

传统VDMOS的栅电荷绝对较大，咱们在现实利用中常常会碰到因为IC的驱动才能缺乏形成的温升题目，局部产物在电路设想中为了增添IC的驱动才能,确保MOSFET的疾速导通,咱们不得不增添推挽或别的范例的驱动电路,从而增添了电路的庞杂性。SJ-MOS 的栅电容绝对比拟小,如许就能够下降其对驱动能力的请求,进步了体系产物的靠得住性。

4.节电容小 ,开关速率加速,开关消耗小。

因为SJ-MOS布局的转变,其输入的节电容也有较大的下降，从而下降了其导通及关断进程中的消耗。

同时因为SJ-MOS栅电容也有了呼应的减小,电容充电时候变短,大大的进步了SJ-MOS的开关速率。对于频次牢固的电源来讲,能够有用的下降其守旧及关断消耗。进步全部电源体系的效力。这一点就其在频率绝对较高的电源上，结果加倍较着。

COOLMOS体系利用能够会呈现的题目

1.EMI能够超标。

因为SJ-MOS具备较小的寄生电容,培养了超等结MOSFET具备极快的开关特征。因为这类疾速开关特性伴有极高的dv/dt和di/dt ,会经由进程器件和印刷电路板中的寄生元件而影响开关机能。

对在古代高频开关电源来讲,利用了超等结MOSFET，EMI搅扰必定会变大,对自身设想余量比拟小的电源板,在SJ-MOS在替换VDMOS的进程中必定会呈现EMI超标的环境。

2.栅极震动。

功率MOSFET的引|线电感和寄生电容引发的栅极振铃,因为超等结MOSFET具备较高的开关dv/dt。其震动景象会加倍凸起。这类震动在启动状态、过载状态和MOSFET并联任务时,会发生严峻题目，致使MOSFET生效的能够。

3.抗浪涌及耐压才能差。

因为SJ-MOS的布局缘由,良多厂商的SJ-MOS在现实利用推行替换VDMOS的进程中，根基都呈现过浪涌及耐压测试分歧格的环境。这类环境在通讯电源及雷击请求较高的电源产物上,表现的更加凸起。这点必须引|起咱们的注重。漏源极电压尖峰比拟大。

4.漏源极电压尖峰比拟大。

反激电路拓扑,因为自身电路的缘由,变压器的漏感、散热器接地、和电源地线的处置等题目,不可防止的要在MOSFET .上发生响应的电压尖峰。

针对如许的题目，反激电源大多选用RCD SUNBER电路停止接收。因为SJ-MOS具备较快的开关速率，必将会形成更高的VDS尖峰。若是反压设想余量太小及漏感过大,改换SJ-MOS后,极有能够呈现VD尖峰生效题目。

5.纹波乐音差。

因为SJ-MOS具备较高的dv/dt和di/dt , 一定会将MOSFET的尖峰经由进程变压器耦合到次级,间接形成输出的电压及电流的纹波增添。乃至形成电容的温升生效题目的发生。
