场效应管的特征

上面以N沟道结型场效应管为例申明场效应管的特征。

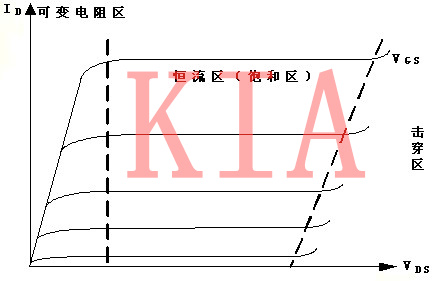

图1.1为场效应管的漏极特征曲线。输入特征曲线分为三个区：可变电阻区、恒流区和击穿区 。

（ 1） 可变电阻区： 图中VDS很小，曲线接近左侧。它表现管子预夹断前电压.电流干系是：当VDS较小时，因为VDS的变更对沟道巨细影响不大，沟道电阻根基为一常数，ID根基随VGS作线性变更。

当VGS恒定时，沟道导通电阻类似为一常数，今后意思上说，该地区为恒定电阻区，当VGS变更时，沟道导通电阻的值将随VGS变更而变更，是以该地区又可称为可变电阻区。操纵这一特色，可用场效应管作为可变电阻器 。

（2）恒流区:图中VDS较大,曲线类似程度的局部是恒流区,它表现管子预夹断后电压.电流的干系,即图1.1两条虚线之间即为恒流区(或称为饱和区)该区的特色是ID的巨细受VGS可控, 当VDS转变时ID几近稳定，场效应管作为缩小器操纵时，普通任务在此地区内。

（3）击穿区：当VDS增添到某一临界值时，ID起头敏捷增大, 曲线上翘, 场效应管不能一般任务,乃至销毁，场效应管任务时要防止进入此区间。

（4）场效应管特征曲线的测试

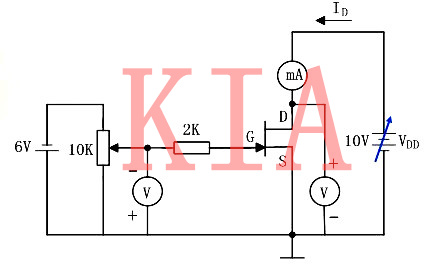

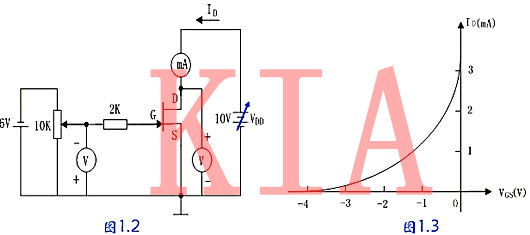

场效应管的特征曲线能够用晶体管图示仪测试，也能够用逐点丈量法测试。图1.2是用逐点丈量法测试场效应管特征曲线的道理图。场效应管的转移特征曲线是当漏源间电压VDS坚持稳定，栅源间电压VGS与漏极电流ID的干系曲线，如图1.3所示：

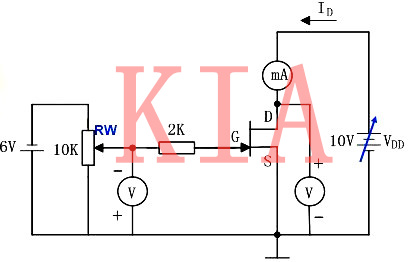

在上图中，先调理VDD使VDS牢固在某个数值上，当栅源电压VGS取差别的电压值时（调理RW），ID也将随之转变，操纵测得的数据，便可在VGS～ID直角坐标系上画出如图3.2.3的转移特征曲线。

当VDS取差别的数值，便可获得另外一条特征曲线。ID=0时的VGS值为场效应管的夹断电压VP,VGS=0时的ID值为场效应管的饱和漏极电流IDSS。

漏极特征曲线是当栅源间电压VGS坚持稳定时，漏极电流ID与漏源间电压VDS的干系曲线，当VDS取差别的数值时便可测出与之对应的ID值，对差别的VGS能够测得多条漏极特征曲线。

晶体管是电流节制器件，作缩小器件用时，发射结必须正偏。场效应管是电压节制器件，N沟道结型场效应管任务时G、S间必须加反向偏置电压。

场效应管的特色

1.场效应管是电压节制器件，栅极根基不取电流,而晶体管是电流节制器件,基极必须取必然的电流,应此对旌旗灯号源额外电流极小的情况下，常选用场效应管。

2.场效应管是多子导电,晶体管是两种载流子到场导电。但少子受情况影响较着。

3.场效应管FET和晶体管BJT一样具备缩小感化，并且这两种缩小元件间存在着电极对应干系G-b，S-e，D-c。是以按照BJT电路，便可获得与之对应的FET缩小电路。但不能简略地加以替换，不然偶然电路不能一般任务。场效应除作缩小器件及可控开关外还可作压控可变线性电阻操纵。

4.场效应管S极和D极是对称的，能够交换操纵，耗尽型MOS管栅源电压可正可负操纵比晶体三极管矫捷。

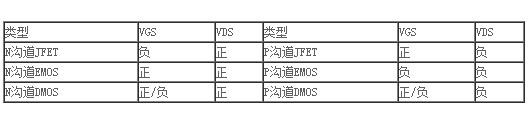

5.场效应管构成缩小电路时与晶体管一样，必须挑选适合的静态任务点，栅极必须有适合的偏压，但不呈现偏流，对差别范例场效应管对偏压的极性请求差别，特列以下：

注：JFET表现结型场效应管，DMOS表现耗尽型场效应管；EMOS表现加强型场效应管。
