光耦合器（opticalcoupler，英文缩写为OC）亦称光电断绝器或光电耦合器，简称光耦。它因此光为前言来传输电旌旗灯号的器件，凡是把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在统一管壳内。
当输入端加电旌旗灯号时发光器收回光芒，受光器接管光芒以后就发生光电流，从输入端流出，从而实现了“电—光—电”转换。以光为前言把输入端旌旗灯号耦合到输入真个光电耦合器，由于它具备体积小、寿命长、无触点，抗搅扰才能强，输入和输入之间绝缘，单向传输旌旗灯号等长处，在数字电路上取得普遍的利用。
光电耦合器分为两种：一种为非线性光耦，另外一种为线性光耦。
非线性光耦的电流传输特色曲线长短线性的，这类光耦合适于开关旌旗灯号的传输，不合适于传输摹拟量。经常利用的4N系列光耦属于非线性光耦。
线性光耦的电流传输特色曲线靠近直线，并且小旌旗灯号时机能较好，能以线性特色停止断绝节制。经常利用的线性光耦是PC817A—C系列。
开关电源中经常利用的光耦是线性光耦。若是利用非线性光耦，有能够使振荡波形变坏，严峻时呈现寄生振荡，使数千赫的振荡频次被数十到数百赫的低频振荡顺次为号调制。
由此发生的效果是对彩电，彩显，VCD，DCD等等，会在图象画面上发生搅扰。同时电源带负载才能降落。在彩电，显现器等开关电源维修中若是光耦破坏，必然要用线性光耦代换。
经常利用的4脚线性光耦有PC817A----C。PC111 TLP521等经常利用的六脚线性光耦有：LP632 TLP532 PC614 PC714 PS2031等。经常利用的4N25 4N26 4N35 4N36是不合适用于开关电源中的，由于这4种光耦均属于非线性光耦。
光耦合器的首要长处是单向传输旌旗灯号，输入端与输入端完整实现了电气断绝，抗搅扰才能强，利用寿命长，传输效力高。[3]它普遍用于电平转换、旌旗灯号断绝、级间断绝、开关电路、远间隔旌旗灯号传输、脉冲缩小、固态继电器(SSR）、仪器仪表、通讯装备及微机接口中。
当电旌旗灯号送入光电耦合器的输入端时，发光二极体经由过程电流而发光，光敏元件遭到光照后发生电流，CE导通；当输入端无旌旗灯号，发光二极体不亮，光敏三极管停止，CE不通。对数位量，当输入为低电平“0”时，光敏三极管停止，输入为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输入为低电平“ 0”。若基极有引出线则可知足温度弥补、检测调制请求。这类光耦合器机能较好，价钱自制，因此利用普遍。
光耦任务道理
耦合器以光为前言传输电旌旗灯号。它对输入、输入电旌旗灯号有杰出的断绝感化，以是，它在各类电路中获得普遍的利用。今朝它已成为品种最多、用处最广的光电器件之一。
光耦合器通俗由三部分组成：光的发射、光的领受及旌旗灯号缩小。输入的电旌旗灯号驱动发光二极管（LED），使之收回必然波长的光，被光探测器领受而发生光电流，再颠末进一步缩小后输入。这就实现了电—光—电的转换，从而起到输入、输入、断绝的感化。由于光耦合器输入输入间相互断绝，电旌旗灯号传输具备单向性等特色，因此具备杰出的电绝缘才能和抗搅扰才能。
以是，它在长线传输信息中作为终端断绝元件能够大大进步信噪比。在计较机数字通讯及及时节制中作为旌旗灯号断绝的接口器件，能够大大进步计较机任务的靠得住性。又由于光耦合器的输入端属于电流型任务的低阻元件，因此具备很强的共模按捺才能。
光耦是断绝传输器件，原边给定旌旗灯号，副边回路就会输入颠末断绝的旌旗灯号。对光耦的断绝轻易懂得，此处不做会商。

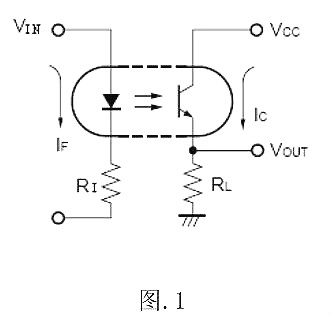

以一个简略的图（图.1）申明光耦的任务：原边输入旌旗灯号 Vin，施加到原边的发光二极管和 Ri 上发生光耦的输入电流If，If 驱动发光二极管，使得副边的光敏三极管导通，回路VCC、RL发生Ic,Ic 颠末RL发生Vout，到达通报旌旗灯号的目标。原边副边间接的驱动接洽干系是CTR（电流传输比），要知足 Ic≤If*CTR。
光耦通俗会有两个用处：线性光耦和逻辑光耦，若是懂得？
任务在开关状况的光耦副边三极管饱和导通，管压降<0.4V，Vout 约即是 Vcc（Vcc-0.4V摆布），Vout巨细只受Vcc巨细影响。此时Ic
任务在线性状况的光耦，Ic=If*CTR，副边三极管压降的巨细即是 Vcc-Ic*R L ，Vout=Ic*RL=(Vin-1.6V)/Ri * CTR*RL ，Vout巨细间接与Vin成比例，通俗用于反应环路外面 (1.6V是大略估量，现实要按器件材料，后续 1.6V 同) 。

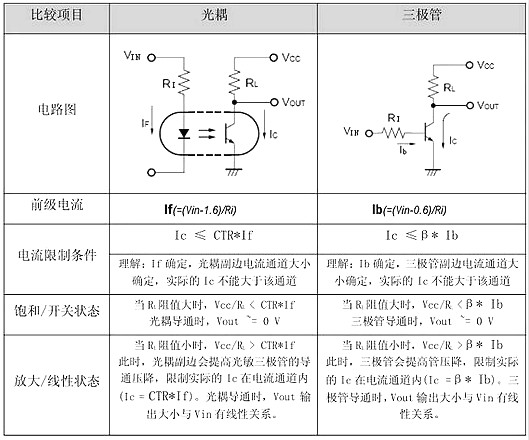

对光耦开关和线性状况能够类比为通俗三极管的饱和缩小两个状况。
以是经由过程阐发现实的电路，撤除断绝身分，用阐发三极管的体例来阐发光耦是一个很有用的体例。此体例对后续阐发光耦的CTR参数，另有提早参数都有助于懂得。
1、光耦可否靠得住导通现实计较
举例阐发，比方图.1 中的光耦电路，假定Ri=1k,Ro=1k,光耦 CTR=50%，光耦导通时假定二极管压降为1.6V，副边三极管饱和导通压降 Vce=0.4V。输入旌旗灯号Vi是5V的方波，输入Vcc是3.3V。Vout能获得3.3V的方波吗？
咱们来算算：If=(Vi-1.6V)/Ri=3.4mA
副边的电流限定：Ic’≤ CTR*If = 1.7mA
假定副边要饱和导通，那末须要 Ic’= (3.3V – 0.4V)/1k = 2.9mA，大于电流通道限定，以是导通时，Ic 会被光耦限定到 1.7mA， Vout = Ro*1.7mA=1.7V，以是副边获得的是1.7V的方波。
为甚么得不到3.3V的方波，能够懂得为图.1 光耦电路的电流驱动才能小，只能驱动1.7mA的电流，以是光耦会增大副边三极管的导通压降来限定副边的电流到1.7mA。
处理办法：增大 If；增大 CTR；减小 Ic。对应办法为：减小 Ri 阻值；改换大 CTR 光耦；增大 Ro 阻值。
将上述参数略加优化，假定增大 Ri 到 200 欧姆，其余统统前提都稳定，Vout 能获得3.3V的方波吗？
从头计较：If=(Vi–1.6V)/Ri=17mA；副边电流限定 Ic’≤ CTR*If = 8.5mA，弘远于副边饱和导通须要的电流(2.9mA)，以是现实 Ic = 2.9mA。以是，变动 Ri 后，Vout 输入 3.3V 的方波。
开关状况的光耦，现实计较时，通俗将电路能普通任务须要的最大 Ic 与原边能供给的最小 If 之间 Ic/If 的比值与光耦的 CTR 参数做比拟，若是 Ic/If ≤CTR，申明光耦能靠得住导通。通俗会预留一点余量（倡议小于 CTR 的 90%）。
2、CTR 受那些身分影响
1)光耦自身：以8701为例，CTR在Ta=25℃/If=16mA 时，规模是(15%~35%)
申明8701这个型号的光耦，不管什么时辰/何地，任何批次里的一个样品，只要在Ta=25℃/If=16mA 这个前提下，CTR是一个肯定的值，都能肯定在 15%~35%之内。 计较导通时，要以上限停止计较，并且保障不足量。计较关断时要以上限。
2)壳温影响：

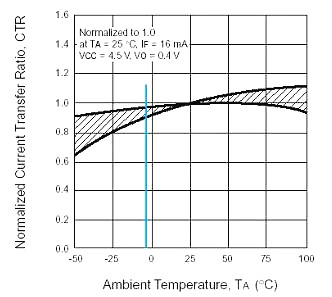

Ta=25℃前提下的 CTR 上限肯定了，但常常产物外面温度规模比拟大，比方光耦会任务在（-5~75℃）下，此种情况下 CTR 怎样肯定？仍是看 8701 的手册：有 Ta-CTR 干系图：
从图中看出以25度的为基准，在其余前提稳定的情况下，-5度下的CTR是25度下的 0.9 倍摆布，75度下最小与25度下的CTR持平。
以是在 16mA/(-5~75℃)前提下，8701的CTR 最小值是 15%*0.9=13.5%
3) 受If影响。
假定若是现实的If是3.4mA，那末若何肯定CTR在If=3.4mA / Ta=(-5~75℃)前提下的最小CTR值。

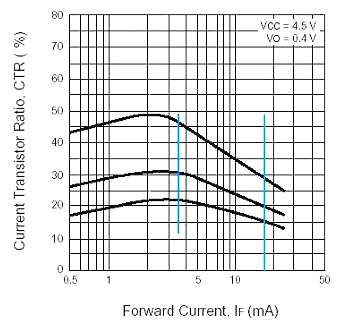

检查8701的If-CTR曲线。图中给出了三条曲线，代表抽取了三个样品做测试获得的If-CTR曲线，现实只须要一个样品的曲线便可。
上述CTR影响到旌旗灯号能不能传曩昔的题目，近似于直流特色。上面首要阐发光耦的延时特色，即光耦能通报多快旌旗灯号。
触及到两个参数：光耦导通延时tplh和光耦关断延时tphl，以8701为例 ：在If=16mA/Ic=2mA时辰，关断延时最大0.8uS，导通延时最大1.2uS。以是用 8701 通报 500k以上的开关旌旗灯号就须要不能知足。

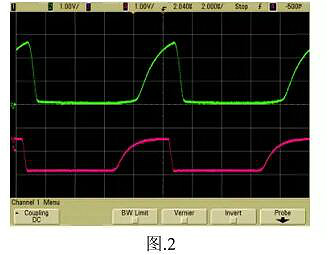

下图是一个实测的延时波形（ch4原边（红），ch2副边（绿））
对tp参数的设想更应当斟酌余量，由于tp参数也受其余身分影响较多。
1) 受温度影响
8701的Ta-If特色曲线：温度降低，开关延时城市增大。
2) 受原边If巨细影响

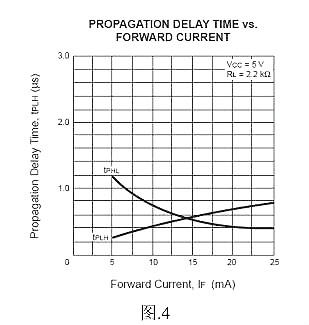

8701的tp-If特色曲线：If增大，关断延时减小，守旧延时增大
3) 受副边Ic巨细影响
8701 的 tp-R L 特色曲线：R L 减小，导通延时增大较着
针对详细电路的特色，计较最大延时时也是接纳与 CTR 一样的体例，经由过程器件材料给定特定情况下的精确规模，而后一一经由过程三个曲线肯定详细电路下的光耦最大延时。
注：统一个型号的光耦 CTR/延时特色是一致的，差别光耦的延时特色不尽不异，以是须要按照所用光耦的用户手册来肯定。
