一、标记“Q、VI”，场效应管简称FET,是一种半导体器件，是经由过程电压来控制输入电流的，是电压节制器件。
场效应管分三个极:
D极其漏极(供电极)
S极其源极(输入极)
G极其栅极(节制极)
D极和S极可交换利用

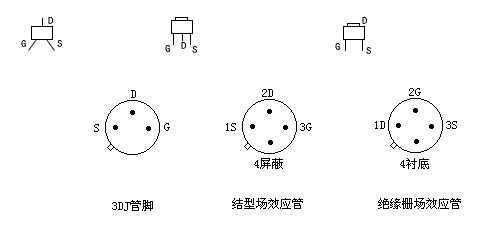

场效应管图例:
1.场效应晶体管电路标识的辨认
场效应晶体管在电路中的标识凡是分为两局部:一局部是电路图形标记，表现场效应晶体管的范例;一局部是字母 +数字，表现该场效应晶体管在电路中的序号及型号。

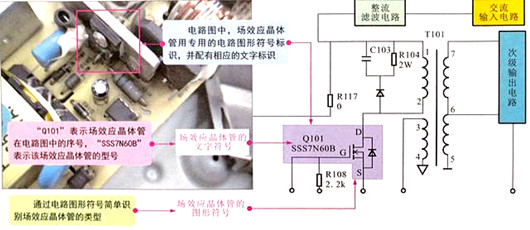

以下图所示，电路图形标记能够表现进场效应晶体管的范例，三根引线别离代表栅极(G)、漏极(D)和源极(S)，笔墨标识凡是供给场效应晶体管的称号、序号及型号等信息。
2.场效应晶体管型号标识的辨认
场效应晶体管的范例、参数等是经由过程直标法标注在外壳上的，识读场效应晶体管型号标识信息须要领会差别国度、地域及出产厂商的定名法则。

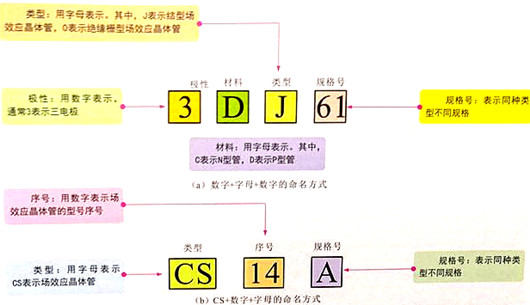

国产场效应晶体管的定名体例首要有两种，包罗的信息差别。国产场效应晶体管的定名体例以下图所示。
3.场效应晶体管引脚极性的辨认
与三极管一样，场效应晶体管也有三个电极，别离是栅极G、源极S和漏极D。场效应晶体管的引脚摆列地位按照种类、型号及功效的差别而差别，辨认场效应晶体管的引脚极性在测试、装置、调试等各个利用场所都非常首要。
（一）按照型号标识查阅引脚功效

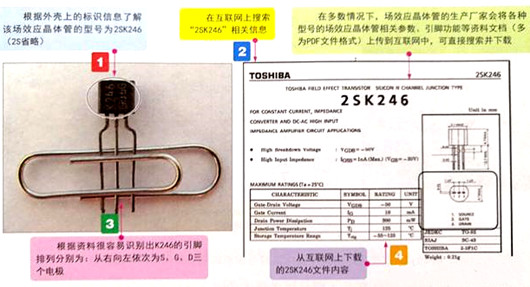

普通场效应晶体管的引脚辨认首要是按照型号信息查阅相干材料。起首辨认进场效应晶体管的型号，而后查阅半导体手册或在互联网上搜刮该型号场效应晶体管的引脚摆列，以下图所示。
（二）按照普通摆列纪律辨认

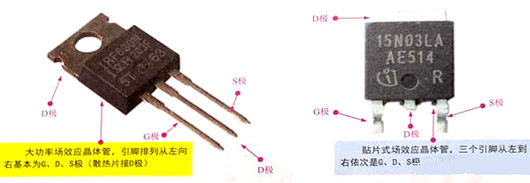

对大功率场效应晶体管，普通环境下，将印有型号标识的一面朝上放置，从左至右，引脚摆列根基为G、D、S极(散热片接D极) ;接纳贴片封装的场效应晶体管，将印有型号标识的一面朝上放置，散热片(上面的宽引脚)是D极，上面的三个引脚从左到右顺次是G、D、S极。
以下图所示为按照普通纪律辨认场效应晶体管引脚极性。
4.按照电路板上的标识信息或电路标记辨认辨认
装置在电路板上场效应晶体管的引脚时，可观察电路板上场效应晶体管的四周或反面焊接面上有没有标识信息，按照标识信息能够很轻易辨认引脚极性。

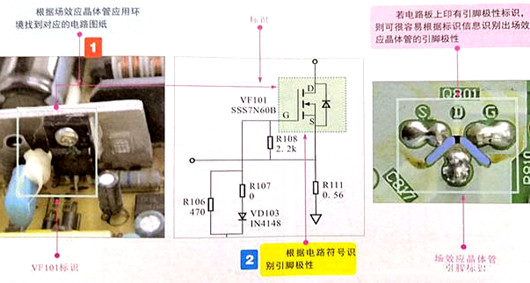

也能够按照场效应晶体管地点电路，找到对应的电路图纸，按照图纸中的电路标记辨认引脚极性，以下图所示。
