场效应管三大感化-缩小感化、恒流输出、开关导通-KIA MOS管
信息来历：本站 日期：2021-05-12
1.缩小电路
场效应管具备输出阻抗高、低噪声等特色,是以常常作为多级缩小电流的输出级,与三极管一样,按照输出、输出回路大众端挑选差别,将场效应管放电电路分为共源、公漏、共栅三种状态,

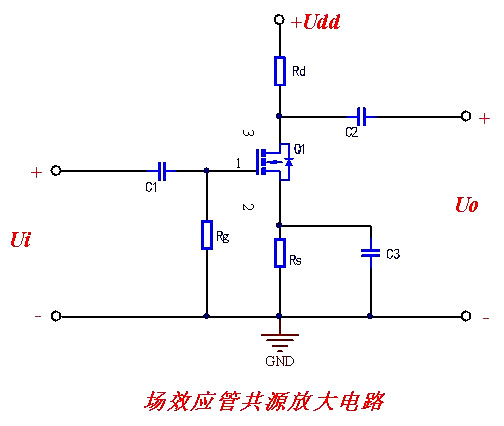

如下图是场效应管共源缩小电路中: Rg是栅极电阻,将Rs压降加至栅极; Rd是漏极电阻,将漏极电流转换成漏极电压,并影响缩小倍数Au ; Rs是源极电阻, 为栅极供给偏压;C3是旁路电容,消弭Rs对交换旌旗灯号的衰减。
2.电流源电路

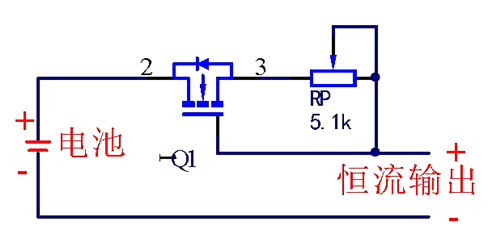

恒流源在计量测试利用很普遍,以下图是首要是由场效应管构成的恒流源电路,这是可作为磁电式仪表调标尺工序。
因为场效应管是电压型节制器件,它的栅极几近不取电流,输出阻抗非常高，实要想取得较大恒流输出,并且精度进步能够采用基准源与比拟器连系体例来取得所须要的效果。
3、开关电路
场效应管最重要的一个感化是作开关感化，作开关时辰大都利用于各种电子负载节制、开关电源开关管，MOS管最明显的特征是开关特征好，对NMOS来讲，Vgs大于必然的值就会导通，适适用于源极接地时的环境，也便是所谓的低端驱动，只需栅极电压到达4V或10V就能够了。
而对于PMOS来讲，Vgs小于必然的值就会导通，适适用于源极接VCC时的环境，也便是高端驱动。
但是，固然PMOS能够很便利地用作高端驱动，但因为导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS。

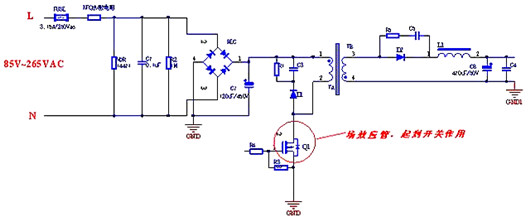

以下图是某开关电源此中一局部电路图，在这里的Q1场效应管用作PWM调制器或开关稳压节制器的功率开关管。
场效应管除以上三大感化以外还能够用作可变电阻,完成压控电阻,别的,场效应管利用场合还有良多,比方高保真声响体系、防反接电路等。
1.场效应管可利用于缩小。因为场效应管缩小器的输出阻抗很高，是以耦合电容能够容量较小，不用利用电解电容器。
2.场效应管很高的输出阻抗很是合适作阻抗变更。经常使用于多级缩小器的输出级作阻抗变更。
3.场效应管能够用作可变电阻。
4.场效应管能够便利地用作恒流源。
5.场效应管能够用作电子开关。
