元器件封装情势

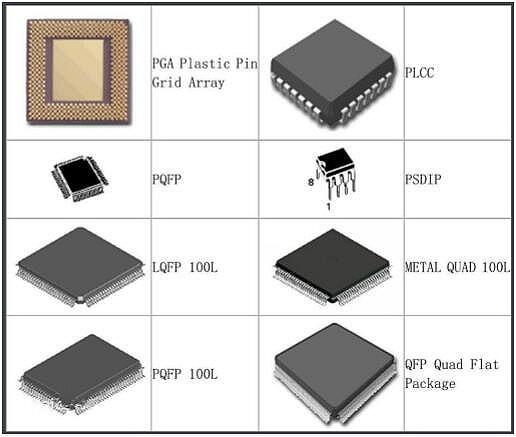

封装情势一

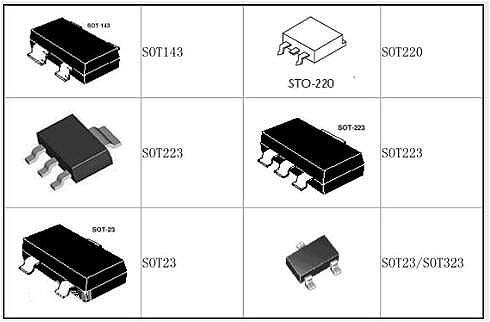

封装情势二

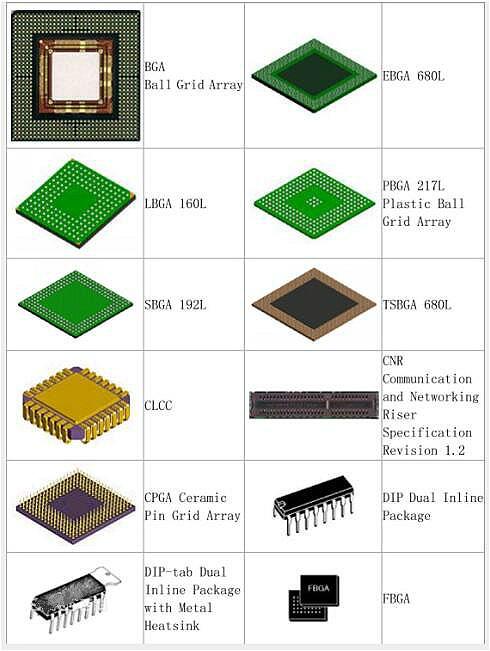

封装情势三

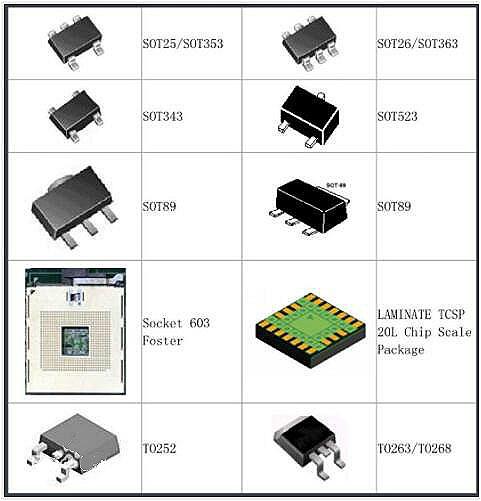

封装情势四

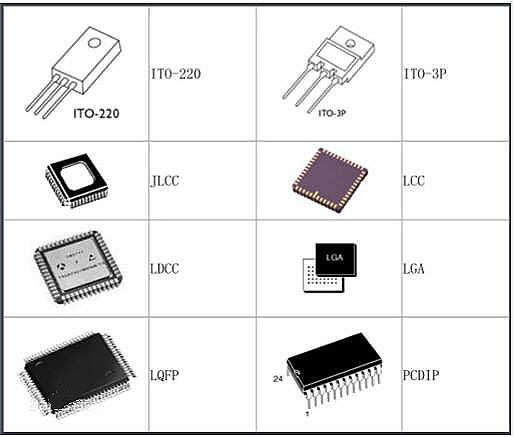

封装情势五

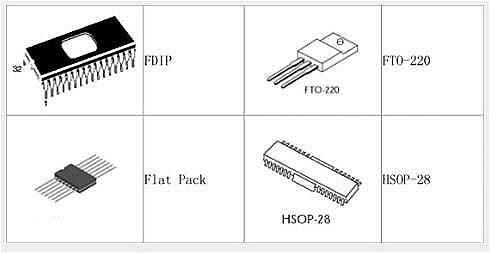

封装情势六

封装的感化

封装(Package)对芯片来讲是必须的，也是相称首要的。封装也能够说是指装配半导体集成电路芯片用的外壳，它不只起着掩护芯片和加强导热机能的感化，并且仍是相同芯片内部全国与内部电路的桥梁和规格通用功效的感化。封装的首要感化有：

(1)物理掩护

因为芯片必须与外界断绝，以避免氛围中的杂质对芯片电路的侵蚀而构成电气机能降落，掩护芯片外表和毗连引线等，使相称柔滑的芯片在电气或热物理等方面免受外力侵害及内部情况的影响；

同时经由过程封装使芯片的热收缩系数与框架或基板的热收缩系数相婚配，如许就能够减缓因为热等内部情况的变更而发生的应力和因为芯片发烧而发生的应力，从而可避免芯片破坏生效。

基于散热的请求，封装越薄越好，当芯片功耗大于2W时，在封装上须要增添散热片或热沉片，以加强其散热冷却功效；5～1OW时必须接纳强迫冷却手腕。另外一方面，封装后的芯片也更便于装配和运输。

(2)电气毗连

封装的尺寸调剂(间距变更)功效可由芯片的极细引线间距，调剂到实装基板的尺寸间距，从而便于实装操纵。

比方从以亚微米(今朝已到达0．1 3μm以下)为特点尺寸的芯片，到以10μm为单元的芯片焊点，再到以100μm为单元的内部引脚，最初剑以毫米为单元的印刷电路板，都是经由过程封装米实现的。

封装在这里起着由小到大、由难到易、由庞杂到简略的变更感化，从而能够使操纵用度及资料用度下降，并且能进步任务效力和靠得住性，出格是经由过程实现布线长度和阻抗配比尽能够地下降毗连电阻，寄生电容和电感来保障准确的旌旗灯号波形和传输速率。

(3)规范规格化

规格通用功效是指封装的尺寸、形状、引脚数目、间距、长度等有规范规格，既便于加工，又便于与印刷电路板相配合，相干的出产线及出产装备都具备通用性。这对封装用户、电路板厂家、半导体厂家都很便利，并且便于规范化。

比拟之下，裸芯片实装及倒装今朝尚不具备这方面的上风。因为组装手艺的黑白还间接影响到芯片自身机能的阐扬和与之毗连的印刷电路板(PCB)的设想和制作，对良多集成电路产物而言，组装手艺都是很是关头的一环。

封装的分类

半导体(包含集成电路和分立器件)其芯片的封装已历了好几代的变化，从DIP、SOP、QFP、PGA、BGA到MCP再到SIP，手艺目标一代比一代进步前辈，包含芯片面积与封装面积之比愈来愈靠近于1，合用频次愈来愈高，耐温机能愈来愈好，引脚数增添，引脚间距减小，分量减小，靠得住性进步，利用加倍便利等等。封装(Package)堪称品种单一，并且每种封装都有其怪异的处所，即它的长处和缺乏的处所，固然其所用的封装资料、封装装备、封装手艺按照其须要而有所差别。

（一）按照资料分类

1、金属封装

金属封装始于三极管封装，后渐渐地利用于直插式扁平式封装，根基上乃是金属-玻璃组装工艺。

因为该种封装尺寸严酷、精度高、金属整机便于多量出产，故其价钱低、机能良好、封装工艺轻易矫捷，被遍及利用于晶体管和夹杂集成电路如振荡器、缩小器、鉴频器、交直流转换器、滤颇器、继电器等等产物上，此刻及未来良多微型封装及多芯片模块(MCM)也接纳此金属封装。

金属封装的品种有光电器件封装包含带光窗型、带透镜型和带光纤型；分妒器件封装包含A型、B型和C型；夹杂电路封装包含双列直插型和扁平型；出格器件封装包含矩正型、多层多窗型和无磁资料型。

2、陶瓷封装

初期的半导体封装多以陶瓷封装为主，伴跟着半导体器件的高度集成化和高速化的成长，电子装备的小型化和价钱的下降，陶瓷封装局部地被塑料封装取代，但陶瓷封装的良多用处仍具备不可替换的功效，出格是集成电路组件任务频次的进步，旌旗灯号传递速率的加速和芯片功耗的增添，须要挑选低电阻率的布线导体资料，低介电常数，高导电率的绝缘资料等。陶瓷封装的品种有DIP和SIP；对大规模集成电路封装包含PGA，PLCC，QFP和BGA。

3、金属一陶瓷封装

它是以传统多层陶瓷工艺为根本，以金属和陶瓷资料为框架而成长起来的。最大特点是高频特征好而乐音低而被用于微波功率器件，如微波毫米波二极管、微波低噪声三极管、微波毫米波功率三极管。

正因如斯，它对封装体积大的电参数若有线电感、引线电阻、输入电容、特征阻抗等请求刻薄，故其制品率比拟低；同时它必须很好地处理多层陶瓷和金属资料的差别收缩系数题目，如许能力保障其靠得住性。

金属一陶瓷封装的品种有分立器件封装包含同轴型和带线型；单片微波集成电路(MMIC)封装包含载体型、多层陶瓷型和金属框架一陶瓷绝缘型。

4、塑料封装

塑料封装因为其本钱昂贵、工艺简略，并适于多量量出产，是以具备极强的性命力，自降生起成长得愈来愈快，在封装中所占的份额愈来愈大。今朝塑料封装在全全国规模内占集成电路市场的95％以上。

在花费类电路和器件根基上是塑料封装的全国；在产业类电路中所占的比例也很大，其封装情势品种也是最多。塑料封装的品种有分立器件封装，包含A型和F型；集成电路封装包含SOP、DIP、QFP和BGA等。

（二）按照密封性分类

按封装密封性体例可分为气密性封装和树脂封装两类。他们的目标都是将晶体与内部温度、湿度、氛围等情况隔断，起掩护和电气绝缘感化；同时还可实现向外散热及和缓应力。

此中气密性封装靠得住性较高，但价钱也高，今朝因为封装手艺及资料的改良，树脂封占相对上风，只是在有些出格范畴，出格是国度级用户中，气密性封装是必不可少的。气密性封装所用到的外壳能够是金属、陶瓷玻璃，而此中气体能够是真空、氮气及惰性气体。

（三） 按照形状、尺寸、布局分类

按封装的形状、尺寸、布局分类可分为引脚拔出型、外表贴装型和高等封装。

1、拔出式封装

引脚拔出式封装(Through-Hole Mount)。此封装情势有引脚出来，并将引脚间接拔出印刷电路板(PWB)中，再由浸锡法停止波峰焊接，以实现电路毗连和机器牢固。

因为引脚直径和间距都不能太细，故印刷电路板上的通孔直径，间距甚至布线都不能太细，并且它只用到印刷电路板的一面，从而难以实现高密度封装。它又可分为引脚在一端的封装(Single ended)，引脚在两头的封装(Double ended)禾口弓I胜9矩正封装(Pin Grid Array)。

2、尺寸贴片封装(SOP)

外表贴片封装(Surface Mount)。它是从引脚直插式封装成长而来的，首要长处是下降了PCB电路板设想的难度，同时它也大大下降了其自身的尺寸。

咱们须要将引脚插片封装的集成电路拔出PCB中，故须要在PCB中按照集成电路的引脚尺寸(FootPrint)做出专对应的小孔，如许便可将集成电路主体局部安排在PCB板的一面，同时在PCB的另外一面将集成电路的引脚焊接到PCB上以构成电路的毗连，以是这就耗损了PCB板两面的空间，而对多层的PCB板而言，须要在设想时在每层将须要专孔的处所腾出。

而外表贴片封装的集成电路只须将它安排在PCB板的一面，并在它的同一面停止焊接，不须要专孔，如许就下降了PCB电路板设想的难度。外表贴片封装的首要长处是下降其自身的尺寸，从而加大了PCB上IC的麋集度。

用这类体例焊上去的芯片，若是不必公用东西是很难装配上去的。外表贴片封装按照引脚所处的地位可分为：Single-ended(引脚在一面)、Dual(引脚在双方)、Quad(引脚在四边)、Bottom(引脚鄙人面)、BGA(引脚排成矩正布局)及别的。

3、外表贴片QFP封装

四边引脚扁平封装 (QFP：Plastic Quad Flat Pockage)。QFP是由SOP成长而来，其形状呈扁平状，引脚从四个正面引出呈海鸥翼(L)型，如图4所示。鸟翼形引脚端子的一端由封装本体引出，而另外一端沿四边安排在同一立体上。

它在印刷电路板(PWB)上不是靠引脚拔出PWB的通孔中，以是不必在主板上打孔，而是接纳SMT体例即经由过程焊料等贴附在PWB上，普通在主板外表上有设想好的响应管脚的焊点，将封装各脚瞄准响应的焊点，便可实现与主板的焊接。

是以，PWB两面能够构成差别的电路，接纳全体回流焊等体例能够使两面上搭载的全数元器件一次键合实现，便于主动化操纵，实装的靠得住性也有保障。这是今朝最遍及接纳的封装构成。用这类体例焊上去的芯片，若是不必公用东西是很难装配上去的。

4、外表贴片BGA封装

球型矩正封装(BGA：Ball Grid Array)，见图5。日本西铁城(CitiZell)公司于1987年动手研制塑料球型矩正封装，尔后摩托罗拉、康柏等公司也随即插手到开辟BGA的行列。厥后摩托罗拉领先将球型矩正封装利用于挪动德律风，同年康柏公司也在任务站、小我计较机上加以利用，接着Intel公司在计较机CPU中起头利用BGA。

固然日本公司起首研发球型矩正封装，但那时日本的一些半导体公司想依托其崇高高贵的操纵手艺猛攻QFP不放而对BGA的乐趣不大，而美国公司对：BGA利用范畴的扩大，对BGA的成长起到了火上加油的感化。BGA封装颠末十几年的成长已进入合用化阶段，今朝BGA已成为最热门封装。

5、高等封装

晶片级封装CSP(Chip Scale Package)。几年之前以上一切的封装其封装本体面积与芯片面积之比凡是都是几倍到几十倍，但近几年来有些公司在BGA、TSOP的根本上加以改良而使得封装本体面积与芯片面积之比减小到靠近1的程度，以是就在本来的封装称号下冠以芯片级封装以用来和之前封装的区分。

就今朝来看，人们对芯片级封装还没有一个同一的界说，有些公司将封装本体面积与芯片面积之比小于2的定为CSP，而有些公司将封装本体面积与芯片面积之比小于1．4或1．2的定为CSP。

今朝开辟利用最为遍及的是FBGA和QFN等，首要用于内存件和逻辑器件。就今朝来看CSP的引脚数还不能够太多，从几十到一百以上。这类高密度、玲珑、扁薄的封装很是合用于设想玲珑的掌上型花费类电子装配，如小我信息东西、手机、摄录一体机、和数码相机等。
