MOS管、晶体管有何区分？详解-KIA MOS管
信息来历：本站 日期：2021-05-07
甚么是MOS管
mos管是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)—半导体。
MOS管的source和drain是能够或许对换的，他们都是在P型backgate中组成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。
甚么是晶体管
严酷意思上讲，晶体管泛指统统以半导体资料为根本的单一元件，包罗各类半导体资料制成的二极管、三极管、场效应管、可控硅等。晶体管偶然多指晶体三极管。
晶体管首要分为两大类：双极性晶体管（BJT）和场效应晶体管（FET）。
晶体管有三个极；双极性晶体管的三个极，别离由N型跟P型组成发射极（Emitter）、基极(Base) 和集电极（Collector）;场效应晶体管的三个极，别离是源极（Source）、栅极（Gate）和漏极（Drain）。
晶体管因为有三种极性，以是也有三种的操纵体例，别离是发射极接地（又称共射缩小、CE组态）、基极接地（又称共基缩小、CB组态）和集电极接地（又称共集缩小、CC组态、发射极随耦器）。
资料
按晶体管操纵的半导体资料可分为硅资料晶体管和锗资料晶体管。按晶体管的极性可分为锗NPN型晶体管、锗PNP晶体管、硅NPN型晶体管和硅PNP型晶体管。
工艺
晶体管按其布局及制作工艺可分为分散型晶体管、合金型晶体管战争面型晶体管。
电流容量
晶体管按电流容量可分为小功率晶体管、中功率晶体管和大功率晶体管。
任务频次
晶体管按任务频次可分为低频晶体管、高频晶体管和超高频晶体管等。
封装布局
晶体管按封装布局可分为金属封装（简称金封）晶体管、塑料封装（简称塑封）晶体管、玻璃壳封装（简称玻封）晶体管、外表封装（片状）晶体管和陶瓷封装晶体管等。其封装形状多种多样。
按功效和用处
晶体管按功效和用处可分为低噪声缩小晶体管、中高频缩小晶体管、低频缩小晶体管、开关晶体管、达林顿晶体管、高反压晶体管、带阻晶体管、带阻尼晶体管、微波晶体管、光敏晶体管和磁敏晶体管等多品种型。
半导体三极管
是外部含有两个PN结，外部凡是为三个引出电极的半导体器件。它对电旌旗灯号有缩小和开关等感化，操纵很是遍及。
输出级和输出级都接纳晶体管的逻辑电路，叫做晶体管－晶体管逻辑电路，书刊和合用中都简称为TTL电路，它属于半导体集成电路的一种，此顶用得最遍及的是TTL与非门。
TTL与非门是将多少个晶体管和电阻元件组成的电路体系集合制作在一块很小的硅片上，封装成一个自力的元件。半导体三极管是电路中操纵最遍及的器件之一，在电路顶用“V”或“VT”（旧笔墨标记为“Q”、“GB”等）表现。
电力晶体管
电力晶体管按英文Giant Transistor直译为巨型晶体管，是一种耐高电压、大电流的双极结型晶体管（Bipolar Junction Transistor—BJT），以是偶然也称为Power BJT；
其特色有：耐压高，电流大，开关特色好，但驱动电路庞杂，驱动功率大；GTR和通俗双极结型晶体管的任务道理是一样的。
光晶体管
光晶体管（phototransistor）由双极型晶体管或场效应晶体管等三端器件组成的光电器件。光在这类器件的有源区内被接收，发生光生载流子，经由进程外部电缩小机构，发生光电流增益。
光晶体管三端任务，故轻易完成电控或电同步。光晶体管所用资料凡是是砷化镓（GaAs），首要分为双极型光晶体管、场效应光晶体管及其相干器件。
双极型光晶体管凡是增益很高，但速率不太快，对GaAs-GaAlAs，缩小系数可大于1000，呼合时候大于纳秒，经常操纵于光探测器，也可用于光缩小。
场效应光晶体管呼应速率快（约为50皮秒），但错误谬误是光敏面积小，增益小（缩小系数可大于10），经常操纵作极高速光探测器。与此相干另有良多其余立体型光电器件，其特色均是速率快（呼合时候几十皮秒）、适于集成。这类器件可望在光电集成中取得操纵。
双极晶体管
双极晶体管（bipolar transistor）指在音频电路中操纵得很是遍及的一种晶体管。双极则源于电流系在两种半导体资料中流过的干系。双极晶体管根据任务电压的极性而可分为NPN型或PNP型。
双极结型
“双极”的寄义是指其任务时电子和空穴这两种载流子都同时到场活动。

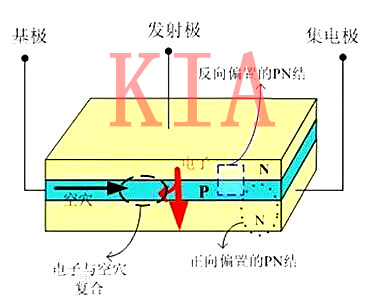

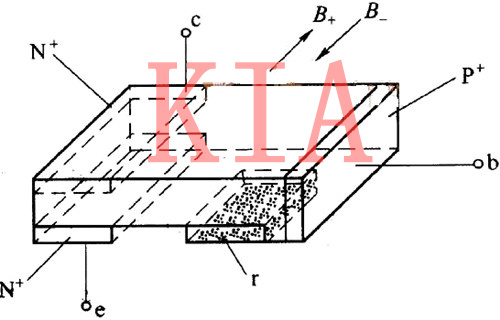

双极结型晶体管（Bipolar Junction Transistor—BJT）又称为半导体三极管，它是经由进程必然的工艺将两个PN结连系在一路的器件，有PNP和NPN两种组合布局；
外部引出三个极：集电极，发射极和基极，集电极从集电区引出，发射极从发射区引出，基极从基区引出（基区在中间）；
BJT有缩小感化，首要依托它的发射极电流能够或许经由进程基区传输达到集电区而完成的，为了保障这一传输进程，一方面要知足外部前提，即请求发射区杂质浓度要弘远于基区杂质浓度，同时基区厚度要很小，另外一方面要知足外部前提，即发射结要正向偏置（加正向电压）、集电结要反偏置；
BJT品种良多，根据频次分，有高频管，低频管，根据功率分，有小、中、大功率管，根据半导体资料分，有硅管和锗管等；其组成的缩小电路情势有：共发射极、共基极和共集电极缩小电路。
场效应晶体管
“场效应”的寄义是这类晶体管的任务道理是基于半导体的电场效应的。
场效应晶体管（field effect transistor）操纵场效应道理任务的晶体管，英文简称FET。场效应晶体管又包罗两种首要范例：结型场效应管（Junction FET，缩写为JFET)和金属-氧化物半导体场效应管（Metal-Oxide Semiconductor FET，缩写为MOS-FET）。
与BJT差别的是，FET只由一种载流子（大都载流子）到场导电，是以也称为单极型晶体管。它属于电压节制型半导体器件，具有输出电阻高、噪声小、功耗低、静态范围大、易于集成、不二次击穿景象、宁静任务地区宽等长处。
静电感到
静电感到晶体管SIT(Static Induction Transistor)降生于1970年，现实上是一种结型场效应晶体管。将用于信息处置的小功率SIT器件的横向导电布局改成垂直导电布局，便可制成大功率的SIT器件。
SIT是一种多子导电的器MOSFET相称，乃至跨越电力MOSFET，而功率容量也比电力MOSFET大，是以合用于高频大功率场所，今朝已在雷达通讯装备、超声波功率缩小、脉冲功率缩小和高频感到加热等某些专业范畴取得了较多的操纵。
单电子晶体管
用一个或少许电子就能够记实旌旗灯号的晶体管。跟着半导体刻蚀手艺和工艺的成长，大范围集成电路的集成度越来越高。
以静态随机存储器(DRAM)为例，它的集成度差未几以每两年增添四倍的速率成长，估计单电子晶体管将是终究的方针。
今朝普通的存储器每一个存储元包罗了20万个电子，而单电子晶体管每一个存储元只包罗了一个或少许电子，是以它将大大降落功耗，进步集成电路的集成度。1989年斯各特(J.H. F.Scott-Thomas)等人在尝试上发明了库仑梗阻景象。
IGBT
绝缘栅双极晶体管（Insulate-Gate Bipolar Transistor—IGBT）综合了电力晶体管（Giant Transistor—GTR）和电力场效应晶体管（Power MOSFET）的长处，具有杰出的特色，操纵范畴很遍及；IGBT也是三端器件：栅极，集电极和发射极。
缩小系数
直流电流缩小系数也称静态电流缩小系数或直流缩小倍数，是指在静态无变更旌旗灯号输出时，晶体管集电极电流IC与基极电流IB的比值，普通用hFE或β表现。
耗散功率
耗散功率也称集电极最大许可耗散功率PCM，是指晶体管参数变更不跨越划定许可值时的最大集电极耗散功率。
特色频次fT 晶体管的任务频次跨越停止频次fβ或fα时，其电流缩小系数β值将跟着频次的降落而降落。特色频次是指β值降为1时晶体管的任务频次。
最高频次fM
最高振荡频次是指晶体管的功率增益降为1时所对应的频次。
最大电流
集电极最大电流（ICM）是指晶体管集电极所许可经由进程的最大电流。当晶体管的集电极电流IC跨越ICM时，晶体管的β值等参数将发生较着变更，影响其一般任务，乃至还会破坏。
最大反向电压
最大反向电压是指晶体管在任务时所许可施加的最高任务电压。它包罗集电极—发射极反向击穿电压、集电极—基极反向击穿电压和发射极—基极反向击穿电压。
导通电阻的降落
INFINEON的内建横向电场的MOSFET，耐压600V和800V，与惯例MOSFET器件比拟，不异的管芯面积，导通电阻别离下 降到惯例MOSFET的1/5， 1/10；不异的额外电流，导通电阻别离降落到1/2和约1/3。
在额外结温、额外电流前提下，导通电压别离从12.6V，19.1V降落到 6.07V，7.5V；导通消耗降落到惯例MOSFET的1/2和1/3。因为导通消耗的降落，发烧削减，器件绝对较凉，故称COOLMOS。
封装的减小和热阻的降落
不异额外电流的COOLMOS的管芯较惯例MOSFET减小到1/3和1/4，使封装减小两个管壳规格。因为COOLMOS管芯厚度仅为惯例MOSFET的1/3，使TO-220封装RTHJC从惯例1℃/W降到0.6℃/W；额外功率从125W回升到208W，使管芯散热才能进步。
开关特色的改良
COOLMOS的栅极电荷与开关参数均优于惯例MOSFET，很较着，因为QG，出格是QGD的削减，使COOLMOS的开关时候约为常 规MOSFET的1/2；开关消耗降落约50%。关断时候的降落也与COOLMOS外部低栅极电阻(＜1Ω＝有关。
抗雪崩击穿才能与SCSOA
今朝，新型的MOSFET无一破例地具有抗雪崩击穿才能。COOLMOS一样具有抗雪崩才能。在不异额外电流 下，COOLMOS的IAS与ID25℃不异。但因为管芯面积的减小，IAS小于惯例MOSFET，而具有不异管芯面积时，IAS和EAS则均大于惯例 MOSFET。
COOLMOS的最大特色之一便是它具有短路宁静任务区（SCSOA），而惯例MOS不具有这个特色。
COOLMOS的SCSOA的取得首要是因为转移特色的变更和管芯热阻降落。COOLMOS的转移特色如图所示。从图能够或许看到，当VGS＞8V 时，COOLMOS的漏极电流不再增添，呈恒流状况。
出格是在结温降落时，恒流值降落，在最高结温时，约为ID25℃的2倍，即一般任务电流的3-3.5 倍。
在短路状况下，漏极电流不会因栅极的15V驱动电压而回升到不可容忍的十几倍的ID25℃，使COOLMOS在短路时所耗散的功率限定在 350V×2ID25℃，尽能够地削减短路时管芯发烧。
管芯热阻降落可以使管芯发生的热量敏捷地散发到管壳，按捺了管芯温度的回升速率。因 此，COOLMOS可在一般栅极电压驱动，在0.6VDSS电源电压下蒙受10ΜS短路打击，时候距离大于1S，1000次不破坏，使COOLMOS可像 IGBT一样，在短路时取得有用的掩护。
