开关电源元器件的电压应力阐发-KIA MOS管

开关电源道理简图

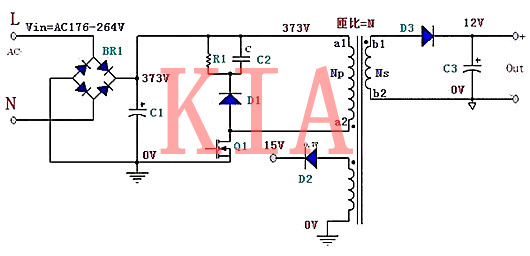

下图是开关电源的道理简图，以反激为例。

设定一下首要参数以下：

输入电压：Vin=AC176-264V

输入电压：Vout=12V

Vcc电压：Vcc=15V

变压器匝比：N

上面对上述图片中的各个元器件停止应力计较。

1、整流桥BR1

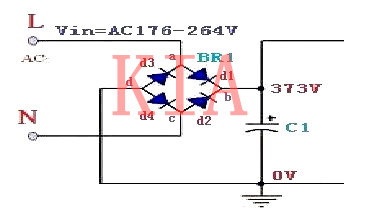

整流桥如上图体内由4个二极管组成：d1，d2，d3，d4

应最卑劣的环境下是在输入电压最高的时辰，即，Vin=264Vac

以是C1上两头的电压373V。

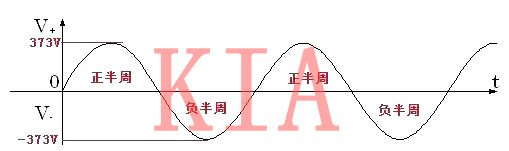

输入电压波形以下图

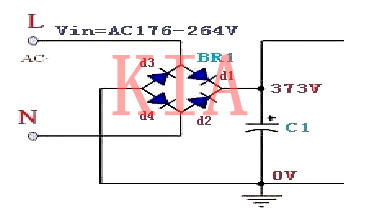

当输入电压处于正半周时，BR1体内二极管d1和d4导通不蒙受高电压，d2和d3停止蒙受的高电压，d2电压应力为b点电位减去c点电位，d3电压应力为a点电位减去d点电位。

正半周a、b、c、d点的电位绝对大电容地别离为：373V、373V、0V、0V

d2应力=b-c=373V-0V=373V

d3应力=a-d=373V-0V=373V

输入电压进入负半周时同理可得d1和d4的应力为373V。

即整流桥BR1的任务应力为373V

因为开关电源须要做雷击浪涌实验，以是普通整流桥都挑选1000V的整流桥。

2、输入大电容C1

C1上的电压应力为输入最高电压264V交换电压整流后的电压。

以是C1的任务电压应力为：

264×1.414=373V

以是输入电解电容C1普通挑选耐压值为400V的电容。

3.开关mos管Q1

当开关MOS管Q1守旧时，Q1不蒙受大电压。

当开关MOS管Q1管关时，Q1蒙受大电压应力。

MOS管电压应力为：最高输入电压+反射电压+漏感发生的尖峰电压。

反射电压普通为：60-120V

最高输入电压：373V

漏感尖峰电压普通为：100摆布

以是反激开关电压开关管Q1的任务电压应力为：373+120+100=593V摆布

留必然的余量普通选650V摆布的MOS管

4.钳位电路D1、R1、C2

当Q1关断时，钳位二极管D1导通，向C2充电，C2两头的充电电压为Np两头的电压为：

反射电压+尖峰电压

假定反射电压为：120V

尖峰电压为：100V

则C2两头的电压为220V，上负下正。

C2下方的电位为：373+220=593V

C2下方宇D1负极相连，相称于D1负极的电位也为593V摆布，并且C2电容上电压不能渐变，以是D1负极电位绝对文档在593V摆布。

当Q1导通时，D1正极的电位此时为0V。

以是D1的应力为负极电位减去正极电位为：593V

C2上方的电位为373V的恒定值

以是C2的电压应力为：593-373=220V摆布

R1和C2为并联，以是R1电压应力为220V摆布

5、Vcc整流二极管D2

Vcc电压为15V，反射电压若为120V时，原边主绕组与Vcc绕组的匝比为120÷15=8.

当Q1关断时，D2是导通的，此时D2不蒙受大电压就一个二极管压降。

当Q1导通时，D2正极的电位为为负，数值为-（373÷8）=-46.625V。此时D2蒙受的电压应力为15-46.625=61.625

以是Vcc整流二极管D2的应力大要为：62V摆布。

留些余量普通D2选耐压值为100V摆布的二极管。

5、输入整流二极管及电容D3、C3

输入电压为12V，反射电压若为120V时，原边主绕组与输入绕组的匝比为120÷12=10.

当Q1关断时，D3是导通的，此时D3不蒙受大电压就一个二极管压降。

当Q1导通时，D3正极的电位为为负，数值为-（373÷10）=-37.3V。此时D2蒙受的电压应力为15-37.3=52.3

以是Vcc整流二极管D3的应力大要为：52V摆布。

留些余量普通D3选耐压值为60V摆布的二极管。

C3上的电压为恒定的12V。

C3的电压应力为12V，普通选16V摆布的电压。
