MOS管防静电处理体例及防静电掩护电路图-KIA MOS管

MOS管防静电处理体例

电子元件及产物在甚么环境下会蒙受静电粉碎呢？

能够这么说：电子产物从出产到操纵的全进程都蒙受静电粉碎的要挟。从器件制作到插件装焊、零件装联、包装运输直至产物操纵，都在静电的要挟之下。

在全部电子产物出产进程中，每个阶段中的每个小步骤，静电敏感元件都能够蒙受静电的影响或遭到粉碎，而现实上最首要而又轻易忽视的一点倒是在元件的传递与运输的进程。

在这个进程中，运输因挪动轻易裸露在外界电场（如颠末高压装备四周、工人挪动频仍、车辆敏捷挪动等）发生静电而遭到粉碎，以是传递与运输进程须要出格注重，以削减丧失。

MOS管被击穿的缘由及处理计划以下：

第一、MOS管自身的输出电阻很高，而栅-源极间电容又很是小，以是极易受外界电磁场或静电的感到而带电，而少许电荷便可在极间电容上构成相称高的电压（U=Q/C），将管子粉碎。

固然MOS输出端有抗静电的掩护办法，但仍需谨慎看待，在存储和运输中最好用金属容器或导电资料包装，不要放在易发生静电高压的化工资料或化纤织物中。

组装、调试时，东西、仪表、任务台等均应杰出接地。要避免操纵职员的静电搅扰形成的粉碎，如不宜穿尼龙、化纤衣服，手或东西在打仗集成块前最好先接一下地。对器件引线矫直曲折某人工焊接时，操纵的装备必须杰出接地。

第二、MOS电路输出真个掩护二极管，其导通时电流容限普通为1mA 在能够呈现过大瞬态输出电流（跨越10mA）时，应串接输出掩护电阻。

而在初期设想时不插手掩护电阻，以是这也是MOS管能够击穿的缘由，而经由进程改换一个外部有掩护电阻的MOS管应可避免此种生效的发生。

另有因为掩护电路接收的刹时能量无限，太大的刹时旌旗灯号和太高的静电电压将使掩护电路落空感化。以是焊接时电烙铁必须靠得住接地，以防泄电击穿器件输出端，普通操纵时，可断电后操纵电烙铁的余热停止焊接，并先焊其接地管脚。

静电的根基物理特点为：有吸收或排挤的气力；有电场存在，与大地有电位差；会发生放电电流。这三种景象会对电子元件形成以下影响：

1.元件吸附尘埃，转变线路间的阻抗，影响元件的功效和寿命。

2.因电场或电流粉碎元件绝缘层和导体，使元件不能任务（完整粉碎）。

3.因刹时的电场软击穿或电流发生过热，使元件受伤，固然仍能任务，可是寿命受损。

上述这三种环境中，若是元件完整粉碎，必能在出产及品德测试中被发觉而解除，影响较少。

若是元件轻细受损，在一般测试中不易被发明，在这类景象下，常会因颠末屡次加工，乃至已在操纵时，才被发明粉碎，岂但查抄不易，并且丧失亦难以展望。静电对电子元件发生的风险不亚于严峻火警和爆炸变乱的丧失。

MOS管防静电掩护电路图

MOS管是属于绝缘栅场效应管，栅极是无直流通路，输出阻抗极高，极易引发静电荷堆积，发生较高的电压将栅极和源极之间的绝缘层击穿。

初期出产的MOS管多数不防静电的办法，以是在保存及操纵上要很是谨慎，出格是功率较小的MOS管，因为功率较小的MOS管输出电容比拟小，打仗到静电时发生的电压较高，轻易引发静电击穿。

而近期的加强型大功率MOS管则有比拟大的区分，起首因为功效较大输出电容也比拟大，如许打仗到静电就有一个充电的进程，发生的电压较小，引发击穿的能够较小，

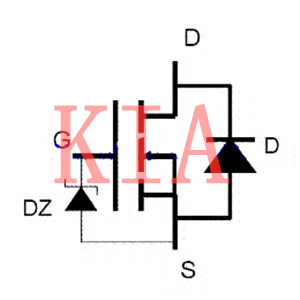

再者此刻的大功率MOS管在外部的栅极和源极有一个掩护的稳压管DZ（图所示）,把静电嵌位于掩护稳压二极管的稳压值以下，有用的掩护了栅极和源极的绝缘层，

差别功率、差别型号的MOS管其掩护稳压二极管的稳压值是差别的。固然MOS管外部有了掩护办法，咱们操纵时也应根据防静电的操纵规程停止。
