电路中，在储能元器件两头并联一只电阻器给储能元件供给一个小号能量的通路，使电路宁静。这个电阻就叫泄放电阻（注：储能元件如电容器，电感器，任务与开关状况的MOS管等），上面先容5种泄放电阻电路。
1.泄放电阻根基电路
泄放电阻电路根基形状是一只电容器两头并联一向阻值比拟大的电阻器，电路中的电阻R1便是泄放电阻（以下图）。
当电路通电后一般任务时，泄放电阻根基上不起感化，它只在电路断电后的很短时候起疾速泄放电容C1残留电荷的感化，这便是泄放电阻的任务特色。
2.电容降压电路中泄放电阻电路

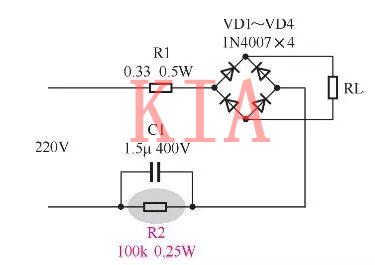

以下图,这是一个降压桥式整流电路。电路中R是限流电阻，R2是电容C1的泄放电阻，C1是降压电容，VD1-VD4是桥式整流二极管，RL是整流电路的负载电阻。
（电容降压电路中泄放电阻电路）
在电路通电时，因为R2的阻值弘远于降压电容C1的容抗，以是R2绝对开路，在电路中不起感化。在电路断电后，C1中的残留电荷经由过程R2所组成的回路放掉，到达泄放C1残留电荷的目标。
3.滤波电容两头的泄放电阻电路

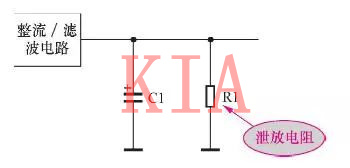

电路以下图，电路中C1是电子管缩小器电源滤波电容，整流，滤波电路输入的直流任务电压到达300V以上，R1是电容C1的泄放电阻。
（滤波电容两头的泄放电阻电路）
电路在接通状况时，R1不起感化，只是耗损一局部电能。在电路断电后，电容C1贮存的电荷通C1经由过程电阻R1回路放电，敏捷放掉C1外部的电荷，使零件电路不带电，以便利电路的检验和调试。
这一电阻另有进步整流，滤波电路直流输入电压的不变性。整流，滤波电路输入真个电压会随负载的巨细变更而变更，插手泄放电阻就可以或许使其变更量减小。
4.电源电路中X电容的泄放电阻电路（以下图）
电路中C1是X电容器，用来一只高频差模搅扰成份，R1则是泄放电阻，FU1是熔断器，L1和L2是差模电感，用来一只高频差模搅扰成份。
在电路断电后，C1中残留的电荷经由过程电阻R1放电，以保障拔掉电源插头的1-2S后不带电。
5.MOS管栅极泄放电阻电路

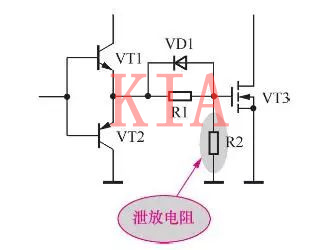

MOS管栅极泄放电阻电路，电路中的R2为泄放电阻，它接在MOS管VT3栅极之与源极之间。
电路中的MOS管VT3任务在开关状况下，VT1和VT2管轮番导通，使得MOS管VT3的栅极等效电容处于充电，放电的瓜代状况。
若是电路断电时恰好是VT3栅极等效电容为布满电状况，因为电路已断电，如许VT1和VT2管停止,VT2管栅极等效电容所充电荷不放电回路，使VT3管栅极电场仍可以或许坚持较永劫候；
若是这时候再次开机通电，VT1和VT2管一般的鼓励旌旗灯号还不成立起来，而MOS管VT3漏极任务电压敏捷获得，如许会使VT3管发生庞大的不受节制的漏极电流，烧坏VT3。
在MOS管VT3栅极与源极之间接入一向泄放电阻R2以后，VT3管栅极等效电容外部存储的电荷经由过程R2回路敏捷放电，避免上述景象的呈现，到达了避免烧坏MOS管VT3的目标。
