BUCK降压电路，接纳单片机+驱动电路来节制主电路。

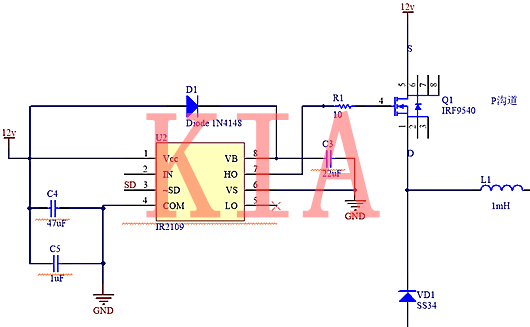

BUCK电路 起首想到的便是上管P沟道的情势，（图中封装是N沟道的，手动点窜），而后用二极管续流，由于P沟道MOS管是门极小于栅极导通，如许易于驱动，驱动芯片能够跟主电路用统一个电源供电；
而后输入加两个大电阻停止分压采样，或则加采样电阻停止电流采样，用单片机ADC读取，而后输入PWM停止及时调剂就能够构成闭环了，能够完成恒压或恒流。
到此为止这个电路都是一般的，只是经由进程调剂PWM占空最近调剂输入电压的精度因PID算法而异，须要调剂响应参数。
可是测空载电压的时辰就呈现题目了，一断开负载占空比就间接调剂到代码限定的最大值90%，按现实来讲应当输入电压是最小值，可是现实电压是在8.4v摆布；
点窜代码后，从90%占空比步进到99%占空比电压只降落了0.1v摆布，只要到100%占空比时电压会间接降落，而后在方针电压值高低猛烈动摇（此时是在恒压源形式），可是完整不了带负载时的不变。
一起头咱们感觉是代码算法的题目，以是不时点窜参数，最初也有些结果，发抖的规模减少到了1v，以是处理题目前仍是要阐发清晰题目的本源。
查到两种处理体例：
一种是接假负载，如许现实仍是带负载任务。
第二种是说在二极管两头并联一个MOS管，与上管以同步驱动体例工作。
第一种好懂得，第二种体例，经实测确切有用，已同步驱动体例任务后，带负载与不带负载不甚么区分，只是输入的电压略有不同，可是已很是不变，不猛烈发抖现象了。
至于为甚么空载时本来电路任务不一般，输入输入不成比例？下管仍是二极管时，自举电容无法一般充电，上管也就没法一般驱动。
点窜后的电路以下：
此时接纳的是两个N沟道MOS管 ，接纳同步驱动体例任务，两个MOS管同时只要一个导通，下管导通时自举电容充电。
带载空载都一般任务。
在点窜电路的进程中发明了一个奇异的景象，便是一起头的图中
将图中的MOS管间接用N沟道mos管IRF3205，D极接电源，电路带载的环境下也能一般任务，按以前学到的常识来讲，N沟道MOS管应当是要门电机压大于栅极电压必然值能力导通，从电路上分析视乎达不到导通前提；
由于MOS管一旦导通，S极电压便是电源电压，而驱动的PWM最大值也应该是小于电源电压，现实上应当没法导通。
丈量了一下，任务的时辰，G极电压最大值是11.86v，S极电压最大是9.45v，用示波器测的。
