MOS管异响-电流噪声剖析-KIA MOS管


MOS管电流噪声

MOS器件的本底噪声是器件中电压和电流的自觉涨落,与电子电荷的团圆性慎密相干。


噪声的影响受器件及其地点电路缩小才能的限定。


外界噪声能够经由过程恰当的屏障处置停止削弱或消弭,可是本底噪声由器件自觉产生,不能完整消弭。


MOSFET中的噪声:MOS器件的本底噪声包含热噪声(Thermal Noise) 、散粒噪声(Shot Noise) 和闪灼噪声(Flicker noise)

沟道的热噪声会产生诱生栅极噪声。


热噪声

热噪声(Thermal Noise)在任何热均衡的电阻中都存在。其物理实质是电子与热激起原子的随机碰撞,近似于小颗粒在液体中的布朗活动。


对布朗活动的处置,接纳均衡态统计力学处置。


散粒噪声

散粒噪声(Shot Noise) 与随机超出势垒的载流子有关。


在半导体器件中,超出PN结的载流子的随机分散和电子空穴对的随机产生和复合致使流过势垒的电流在其均匀值四周随机涨落,引发散粒噪声。


散粒噪声存在于真空管和半导体器件中。

肖特基推导了散粒噪声电流公式:


MOS管异响 电流噪声


IDC为经由过程势垒的均匀直流电流。


一样,散粒噪声谱密度与频丰有关,一切频次上具备不异的噪声功率,散粒噪声一样也是白噪声。


散粒噪声只与经由过程势垒的均匀直流电流有关。是以,为了削减散粒噪声的倒霉影响,流过器件的直流电流应越小越好,特别是缩小器的前置级。


闪灼噪声

电子器件的闪灼噪声(Flicker Noise)是由两种导体的打仗点电导的随机涨落引发的。


但凡有导体打仗不抱负的器件都存在闪灼噪声,以是又称为打仗噪声。因为其功率谱密度正比于1/f,频次越低噪声越严峻,以是又称为1/f噪声或低频噪声。


1925年,J.B.Johnson 在“低频电路中的肖特基效应”的论文中第一次提出了“1/f噪声”这一术语。在考核肖特基效应时,J.B.Johnson发明除散粒噪声之外,在低频局部另有较强烈的电流噪声。若利用氧化物阴极,该电流就更大。


颠末进一步的尝试,J.B.Johnson 还发明这个在低频局部的电流噪声的功率谱密度和频次f成正比,是以,他把这类噪声称作“1/f噪声”,即闪灼噪声。


1/f噪声在天然界中普遍存在,不只呈现在半导体、金属薄膜、电解液中,还以非电子情势呈现在机器和生物体系中。


人在宁静状况下的心跳周期的动摇纪律和α脑波的动摇纪律与1/f动摇纪律相合适,是以1/f动摇感化在人身上会令人感应舒畅。


天然风的频谱合适1/f动摇纪律,令人感受轻松温馨。


具体的噪声源机制尚不完整清晰,但普通来说,半导体器件中的1/f噪声是由晶体布局中杂质的缺点引发的各类效应产生的。在MOS布局中,1/f噪声与按期捕获和开释载流子的氧化物外表状况有关。


MOS中的闪灼噪声由晶体缺点、外表态或外表不不变性产生。其功率谱密度S(f)普通知足干系。


MOS管异响 电流噪声


K、EF为常数,普通环境下EF≈1,即闪灼噪声与频次成正比。


闪灼噪声在一切半导体器件乃至电阻等无源器件中均存在,其产生不同一的物理机制诠释。是以,须要经由过程尝试肯定K和EF。


对的MOS中的闪灼噪声,已有一定研讨停顿。

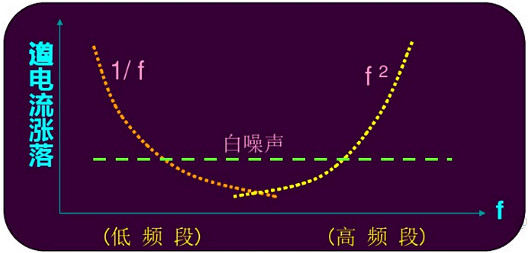

MOSFET中的噪声特征总结

首要噪声源:

①沟道热噪声(与频次有关);

②诱生栅极噪声(与频次的平方成正比);

③与外表等有关的1/f噪声(与频次成正比)。


MOS管异响 电流噪声
