MOS管怎样放电？MOS管充放电道理剖析-KIA MOS管
信息来历：本站 日期：2021-04-19
一、根基道理
MOS管自身有Cgs，Cgd，Cds寄生电容，这是由建造工艺决议的。MOS管的守旧和关断实在便是对Cgs充放电的进程。
开启时经由进程栅极R1电阻对Cgs充电，充电时辰常数=R1*Cgs。以是R1较大的话，时辰常数就大了。如许若是开关频次很高的话，在脉宽的时辰内管子很能够没法普通导通。

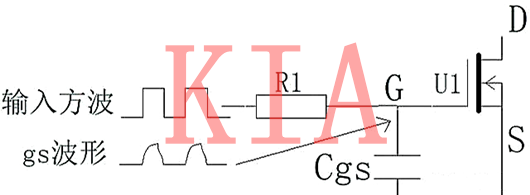

普通用方波来驱动MOS管，因为Cgs的电容效应，驱动波形发生畸变，如上图。
以是gs波形的回升沿和降落沿会变缓，偶然会发生振荡，以是在布板的时辰，驱动环路必然要短，驱动芯片四周尽能够敷铜用地包起来，避免发生不用要的搅扰。
二、参考电路

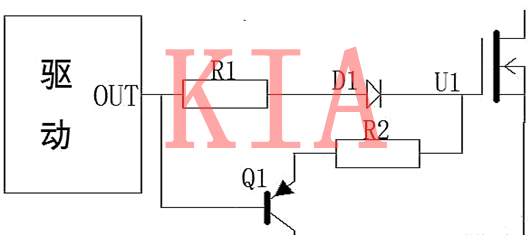

为了疾速守旧和关断，供给以下两种电路作为参考:

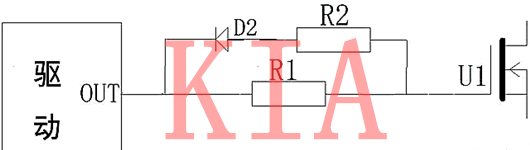

当OUT为高，因为D2反相，只能经由进程R1向MOS管充电，
当OUT为低，gs电容经由进程R2，D2向驱动放电。
R1，R2的值普通在10R摆布，可按照测试的驱动波形恰当调剂参数。
下图道理阐发近似
三、注重事变

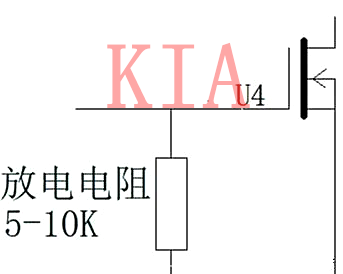

MOS管gs间必须加一个5-10KΩ的放电电阻，这一点很是主要。
来由有二:
1.避免在静电感化下，电荷不开释回路，轻易引发静电击穿；
2.MOS管在开关状况任务时，便是不时的给Cgs充放电，当断开电源时，Cgs外部能够贮存有一局部电荷，可是不开释回路，MOS管栅极电场依然存在且能坚持很长时辰，成立导电沟道的前提不消逝。鄙人次开机时，在导电沟道的感化下，MOS管当即发生不受控的庞大漏极电流Id，引发MOS管烧坏。
