三相桥式整流电路任务道理及开关电源整流电路-KIA MOS管
信息来历：本站 日期：2021-04-16

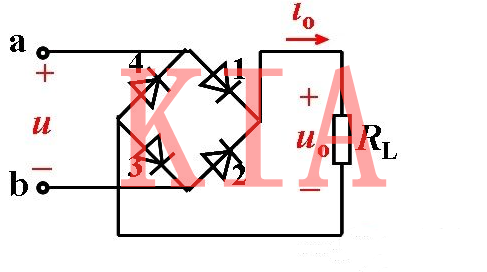

1.三相桥式全控整流电路在任何时辰都必须有两个晶闸管导通，并且这两个晶闸管一个是共阴极组，另外一个是共阳极组的，只要它们能同时导通，能力构成导电回路。
2. 三相桥式全控整流电路便是两组三相半波整流电路的串连，以是与三相半波整流电路一样，对共阴极组触发脉冲的请求是保障晶闸管KPl、KP3和KP5顺次导通，是以它们的触发脉冲之间的相位差应为120。
对共阳极组触发脉冲的请求是保障晶闸管KP2、KP4和KP6顺次导通，是以它们的触发脉冲之间的相位差也是120。
3.因为共阴极的晶闸管是在正半周触发，共阳极组是在负半周触发，是以接在统一相的两个晶闸管的触发脉冲的相位应当相差180。
4. 三相桥式全控整流电路每隔60？有一个晶闸管要换流，由上一号晶闸管换流到下一号晶闸管触发，触发脉冲的挨次是：1、2、3、4、5、6、1，顺次下去。相邻两脉冲的相位差是60。
5.因为电流断续后，能够或许使晶闸管再次导通，必须对两组中应导通的一对晶闸管同时有触发脉冲。为了到达这个目标，能够采用两种体例；一种是使每一个脉冲的宽度大于60（必须小于120），通俗取80～100，称为宽脉冲触发。
另外一种是在触发某一号晶闸管时，同时给前一号晶闸管补发一个脉冲，使共阴极组和共阳极组的两个应导通的晶闸管上都有触发脉冲，相称于两个窄脉冲等效地取代大于60的宽脉冲。这类体例称双脉冲触发。
6.整流输入的电压，也便是负载上的电压。整流输入的电压应当是两相电压相减后的波形，现实上都属于线电压，波头uab、uac、ubc、uba、uca、ucb均为线电压的一局部，是上述线电压的包络线。
相电压的交点与线电压的交点在统一角度地位上，故线电压的交点一样是天然换相点，同时亦可看出，三相桥式全控的整流电压在一个周期内脉动六次，脉动频次为6 &TImes; 50=300赫，比三相半波时大一倍。
7．晶闸管所蒙受的电压。三相桥式整流电路在任何刹时唯一二臂的元件导通，其他四臂的元件均蒙受变更着的反向电压。
比方在第（1）段期间，KP1和KP6导通，此时KP3和KP4，蒙受反向线电压uba=ub-ua。KP2蒙受反向线电压ubc=ub-uc。KP5蒙受反向线电压uca=uc-ua。
晶闸管所受的反向最大电压即为线电压的峰值。当α从零增大的进程中，一样可阐发出晶闸管蒙受的最大正向电压也是线电压的峰值。

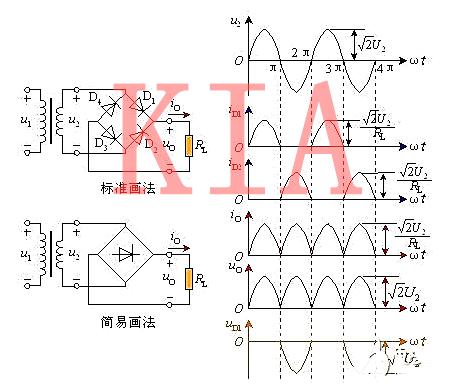

开关电源为什么要利用整流电路？
整流电路是构成开关电源的首要局部，整流电路有单相半波、单相全波、单相桥、倍压整流和多相整流等情势，这些整流电路都能够用于开关电源电路中，只是开关电源整流电路的任务频次要远远高于通俗线性稳压电源的整流电路。
