图1-11-a是并联式开关电源的简略任务道理图，图1-11-b是并联式开关电源输入电压的波形。
图1-11-a中Ui是开关电源的任务电压，L是储能电感，K是节制开关，R是负载。图1-11-b中Ui是开关电源的输入电压，Uo是开关电源输入的电压，Up是开关电源输入的峰值电压，Ua是开关电源输入的均匀电压。
当节制开关K接通时，输入电源Ui起头对储能电感L加电，流过储能电感L的电流起头增添，同时电流在储能电感中也要产生磁场；当节制开关K由接通转为关断的时辰，储能电感会产生反电动势，反电动势产生电流的标的目的与本来电流的标的目的不异，是以，在负载上会产生很高的电压。

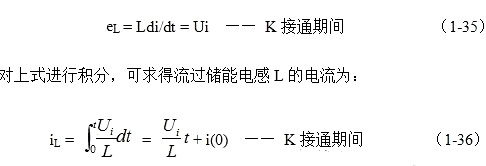

在Ton时代，节制开关K接通，储能滤波电感L两头的电压eL恰好与输入电压Ui相称，即：
eL = Ldi/dt = Ui —— K接通时代 （1-35）
对上式停止积分，可求得流过储能电感L的电流为：
式中iL为流过储能电感L电流的刹时值，t为时候变量，i（0）为流过储能电感的初始电流，即：开关K接通前刹时流过储能电感的电流。
普通当占空比D小于或即是0.5时，i（0）= 0，由此能够求得流过储能电感L的最大电流ILm为：
ILm =Ui*Ton/L —— K接通时代（D = 0.5） （1-37）
式中Ton为节制开关K接通的时候。当图1-11-a中的节制开关K由接通状况俄然转为关断时，储能电感L会把其存储的能量（磁能）经由过程反电动势停止开释，储能电感L产生的反电动势为：
式中负号表现反电动势eL的极性与（1-35）式中的标记相反，即：K接通与关断时电感的反电动势的极性恰好相反。对（1-38）式阶微分方程求解得：

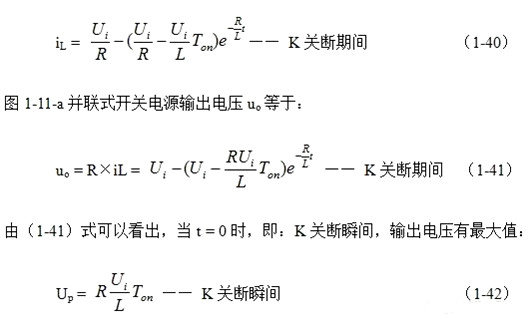

式中C为常数，把初始前提代入上式，就很轻易求出C，由于节制开关K由接通状况俄然转为关断时，流过储能电感L中的电流iL不能渐变，是以，i(Ton+)恰好即是流过储能电感L的最大电流ILm ，以是（1-39）式能够写为：
当t即是很大时，并联式开关电源输入电压的值将靠近输入电压Ui，但这类环境普通不会产生，由于节制开关K的关断时候等不了那末长。
从（1-42）式能够看出，当并联式开关电源的负载R很大或开路时，输入脉冲电压的幅度将很是高。是以，并联式开关电源常常用于高压脉冲产生电路。
