MOSFET的FT，若何界说？FT计较-KIA MOS管
信息来历：本站 日期：2021-04-14
在MOS源极和漏极接交换地时，器件的小旌旗灯号电流增益降至1的频次称为：“transit frequency”(fT)
FT计较
MOS的小旌旗灯号模子以下：
输入电流Iin(ω):
(1)
输入电流Iout(ω):
(2)

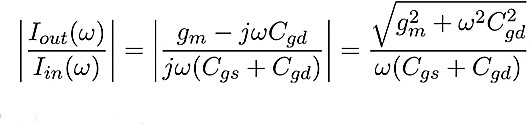

电流增益:
(3)

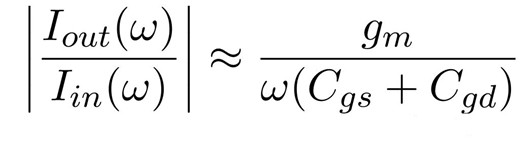

低频时,gm>>ωCgs
(4)

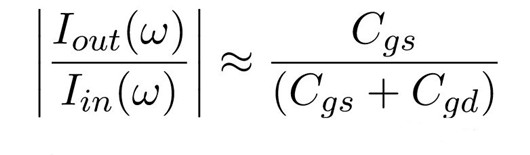

高频时,gm<<ωCgs
(5)
咱们让(4)式即是1,能够求出ωt (注: FT=ωt/2π)
(6)

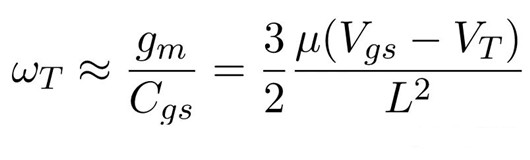

按照gm抒发式, 用Vgs替代掉式(6)中的gm
(7)
把(7)带入(6)获得:
(8)
影响身分
按照式(8),能够晓得–增大Vgs能够增大FT–减小沟道L会增大FT
进一步说: 按照式(6)
–增大偏置电流能够增大FT(FT:∝电流的平方根）
–当偏置电流恒定，减小沟道的L能够增大FT[FT∝L^(-3/2)]
注重
–FT不受S端和D端结电容的影响。
–FT不受RG的影响，且仍即是上面(6)给出的值。
PS: 小尺寸MOS管FT条记

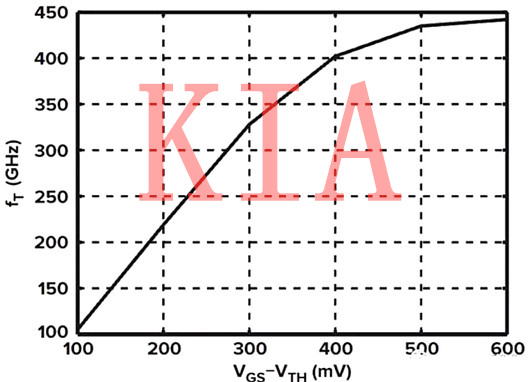

FT随过驱动而增添，但跟着垂直电场减小了迁徙率变而平。上面绘制的是NMOS器件的fT，此中W / L = 5μm/ 40 nm VDS = 0.8 V.
