起首来讲，220V交换电的负载是多大，是理性负载负载仍是阻性负载，通俗输入功率是多大等这些都要斟酌出来。
1、对阻性负载
比方通俗的灯胆，通俗是30到40W摆布，若是用220V交换电来节制通断，简略点的就用一个双向可控硅间接节制，BT137电流到达7A，耐压值600V，驱动灯胆充足了。
也能够加一个光耦
2、对理性负载

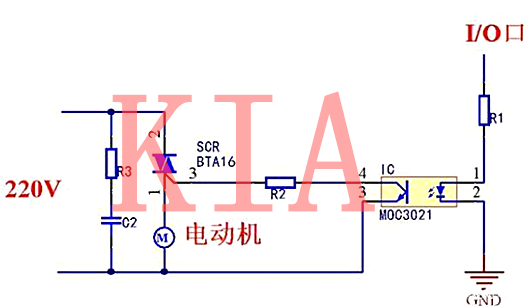

比方电念头，由于它的外部有线圈，100W的电念头在启动的时辰能够到达1000W，是以这类电器电路就要加多一个阻容接收电路，须要时辰同时加一个压敏电阻，能够利用10471，按照现实间距挑选适合的压敏电阻，由于瞬导通时辰电压很高，如许就有起到过压掩护，以防一通电或关断时辰发生感到电动势发生的电压把可控硅击穿，偶然辰还会串连一个电感。
利用单片机节制220V交换电的通断，体例很是多。利用继电器是最便利的，可是继电器通断会有声响，很不好，并且继电器有次数限定，轻易坏。上面供给几种体例吧，供大师参考。

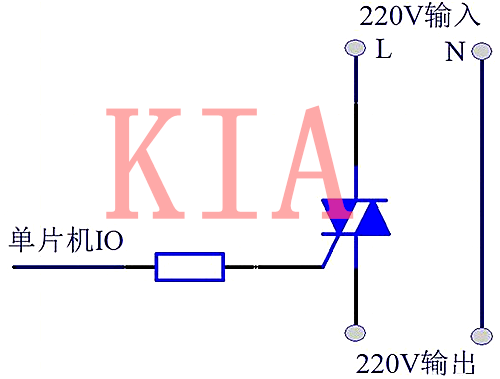

（1）利用双向可控硅，注重是交换电，利用双向可控硅而不是单向可控硅。
这类环境比拟简略，可是电路靠得住性不高，220V和单片电机源必须共地，电路毛病很轻易高压销毁高压真个单片机。

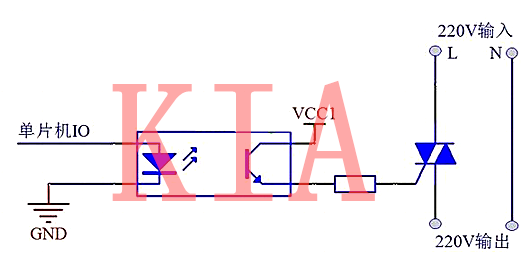

高压节制高压，最好做断绝，上图为利用光耦断绝的节制体例，也能够利用别的物理断绝芯片。
（2）利用三极管、MOS管的节制体例

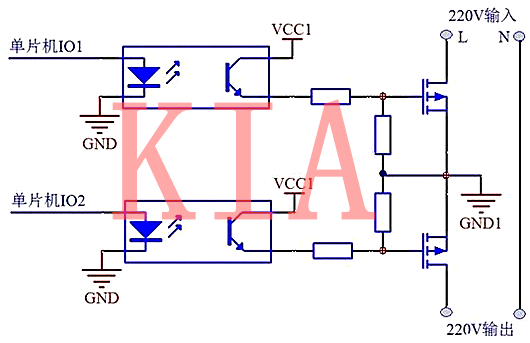

上图是利用MOS管作开关的电路道理图，由于是交换电，利用两个N沟道的MOS管面对面毗连，该图只是一局部表示图，真实的电路另有良多关头手艺；
比方采样交换电的极性、判定零点，完成过零守旧、断开，以削减对装备的消耗。和过流、短路掩护，辨别容性负载上电刹时的波形与过流、短路波形的区分，避免误掩护。
